O 38,40-JT21G-E-K-1,8-LF削峰正弦波2016 TCXO 38.4M 1.8V 0.5PP -40+85℃ Jauch晶振

JT21GL（E）和JT11GL（E）：Jauch频率产品系列中的两款新型微型SMDTCXO

Jauch在其温度补偿晶体振荡器系列中新增了两款微型SMDTCXO：JT21GL（E）和JT11GL（E）.这些特殊的TCXO特别适用于卫星导航系统（GNSS）,例如GPS、GLONASS、Galileo...微型SMD外壳可实现紧凑的设备设计,因此微型振荡器可以最佳地安装在现代无线电或跟踪仪器的狭小安装空间要求中.

距离模拟是GNSS技术的重要组成部分,因为卫星和接收天线之间的距离构成了计算位置的基础.为了确保真实的距离模拟,必须考虑几个因素,例如电离层效应、对流层效应,但也考虑系统固有的误差,例如时钟误差,这些误差会导致时间测量不准确,从而使距离计算变得错误 JT21G- 得益于±0.5ppm的频率稳定性,Jauch的新型TCXO可确保在整个工作温度范围内实现精确的时钟.JT11GL（E）和JT21GL（E）在温度斜率和静态频率滞后方面都针对GNSS应用进行了优化.这些功能对于高性能电信和网络设备（包括小基站、同步以太网和光学数据传输）中使用的GNSS模块的准确性和可靠性至关重要.

这两款晶体振荡器均采用1.2至1.8V的可变电源,非常适合需要导航和定位的电池供电应用,例如GNSS接收器或GPS跟踪器.

晶体振荡器JT21GL（E）和JT11GL（E）均具有低功耗的特点,专为1.2V的低工作电压而设计.它们提供GNSS应用的典型标准频率,如26.0MHz、38.40MHz和52.0MHz,并涵盖-30°C至+85°C和-40°C至+85°C两个温度范围.

制造商	晶振参数描述	频率稳定性	工作温度	脚位	尺寸
Jauch Quartz	XTAL OSC TCXO 25.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 50.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 40.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 32.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 30.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	OSC TCXO 38.4MHZ 1.8V 削峰正弦波	±500ppb	-40°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 50MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 26.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	XTAL OSC TCXO 12.8000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 39.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 26.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 10.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 30.0000MHZ HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 25.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 10.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	XTAL OSC TCXO 25.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	XTAL OSC TCXO 50.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	OSC TCXO 38.4MHZ 3.3V 削峰正弦波	±500ppb	-40°C ~ 85°C	4	2016
Jauch Quartz	XTAL OSC TCXO 10.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 12.8000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 30.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	XTAL OSC TCXO 39.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	OSC TCXO 48MHZ 3.3V CLP削峰正弦波	±2.5ppm	-40°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 38.4MHZ 3.3V CLP削峰正弦波	±2.5ppm	-40°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 32MHZ 3.3V CLP削峰正弦波	±2.5ppm	-40°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 38.4MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	OSC TCXO 40MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	OSC TCXO 13.10720MHZ 3.3V HCMOS	±2.5ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	OSC TCXO 32MHZ 3.3V CLP削峰正弦波	±2.5ppm	-40°C ~ 105°C	4	2016
Jauch Quartz	XTAL OSC TCXO 32.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	XTAL OSC TCXO 39.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	XTAL OSC TCXO 40.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	XTAL OSC TCXO 40.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	OSC TCXO 26MHZ 1.8V 削峰正弦波	±500ppb	-30°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 26MHZ 3.3V 削峰正弦波	±500ppb	-40°C ~ 85°C	4	2016
Jauch Quartz	XTAL OSC TCXO 20.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	2520
Jauch Quartz	OSC TCXO 26MHZ 1.8V 削峰正弦波	±500ppb	-40°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 38.4MHZ 3.3V 削峰正弦波	±500ppb	-30°C ~ 85°C	4	2016
Jauch Quartz	XTAL OSC TCXO 32.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225
Jauch Quartz	OSC TCXO 25MHZ 3.3V CLP削峰正弦波	±2.5ppm	-40°C ~ 85°C	4	2016
Jauch Quartz	OSC TCXO 26MHZ 3.3V CLP削峰正弦波	±2.5ppm	-40°C ~ 85°C	4	2016
Jauch Quartz	XTAL OSC TCXO 50.0000MHZ 削峰正弦波 3.3V	±2ppm	-40°C ~ 85°C	4	3225

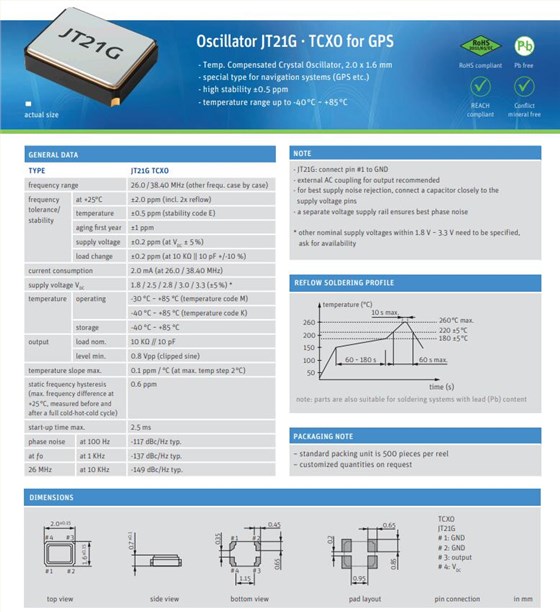

JT21G 系列温度补偿晶体振荡器
Jauch 的 JT21G 系列 TCXO 具有正弦波输出，并针对低功耗进行了优化
Jauch 的 JT21G 系列振荡器 TCXO 图片Jauch 的 JT21G 系列是温度补偿晶体振荡器 (TCXO)，专用于导航设备。基于卫星的导航系统（例如 GPS 和 GNSS）在振荡器的精度和频率稳定性方面特别要求严格。JT21G 满足了这些高标准，在 -40°C 至 +85°C 的温度范围内保证了 ±0.5 ppm 的频率稳定性。即使在最苛刻的外部条件下，TCXO 仍可实现精确定位。
导航应用在日常生活中经常会受到温度波动的影响。开发 JT21G 时，要特别注意环境温度对 TCXO 频率稳定性的影响。JT21G 的每个温度步长最大变化为 0.1 ppm（最大 2°C），热迟滞最大值为 0.6 ppm，可以满足所有常见导航应用的要求。
JT21G 在导航系统中的可用频率为 26.0 MHz 和 38.4 MHz。要操作 TCXO，需要提供 1.8 V 或 3.3 V 的电源电压。该设备封装在尺寸为 2.0 mm x 1.6 mm x 0.7 mm 的超小型微型包装中。它具有限幅正弦输出，并针对低功耗进行了优化。JT21G TCXO 非常适合用于小型便携式设备。JT21G 是 100% 无铅且符合 RoHS 和 REACH 标准。它还符合冲突矿物法规。
特性
频率范围：26.0 MHz 和 38.40 MHz
超紧凑的微型外壳：2.0 mm x 1.6 mm x 0.7 mm
工作温度范围：-30°C 至 +85°C，-40°C 至 +85°C
热迟滞最大 0.6 ppm，在 2°C 的温度步长下梯度最大 0.1 ppm/°C
电源电压：1.8 V/3.3 V
高频稳定性：±0.5 ppm
输出：削峰正弦波
100% 无铅，符合 RoHS 和 REACH 规范
