EPSON爱普生晶振,Q13MC3061000300无源晶振

EPSON爱普生Q13MC3061000300编码表都是无源晶振

晶振中又有几个分类：串联晶振、并联晶振、温度补偿式晶振、非温度补偿式晶振以及电压控制晶振等等.而有源晶振及无源晶振并无正负反馈的极性条件,可以只单纯的作为单向引导,并不属于串、并联晶体振荡器的分类.在半导体行业应用中,晶体振荡器可以称得上是绝对唯一的地位,电子元件或电子设备中都需要借助石英晶体振荡器来稳定信号频率.

怎么区分有源晶振和无源晶振?

无源晶振是只有2个引脚的无极性元件,无源晶振自身无法产生振荡,它需要借助于时钟电路才能产生振荡信号.无源晶振不存在负载电压的问题,它的信号电平是可以变化的,也就是说它的信号依靠是根据时钟电路决定的,所以无源晶振可以适用于多种电压,用于不同时钟信号电压要求的DSP,而且价格也比较低,特别适合于产品线丰富批量大的生产者.EPSON爱普生晶振,Q13MC3061000300无源晶振

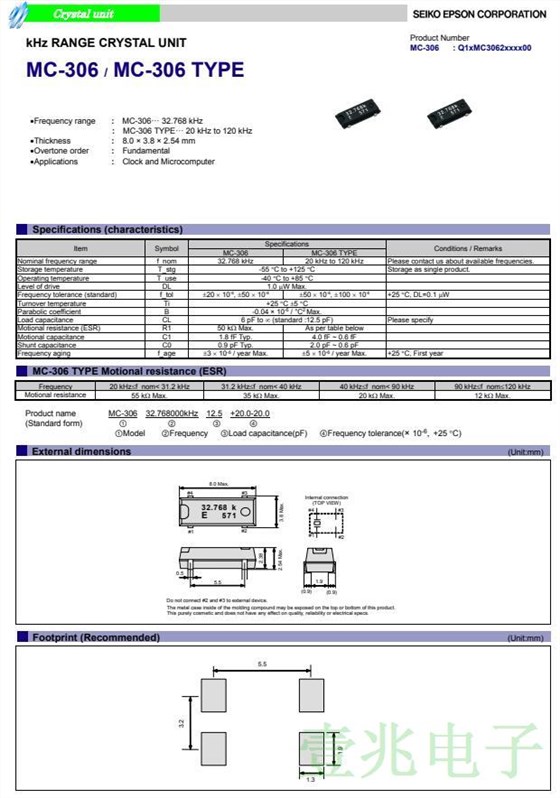

产品编号	长x宽x高	型号	频率	负载	频率25°C	操作温度范围	ESR[最大值]
Q13MC3061000200	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3061000300	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3061000400	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062000300	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062000400	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062000600	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062003300	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	6 pF	+/-10.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062003600	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	6 pF	+/-50.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062003800	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062004000	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	18 pF	+/-50.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062006200	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	15 pF	+/-100.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062007300	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	22 pF	+/-50.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062013900	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	6 pF	+/-100.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062014400	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	12.5 pF	+/-15.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062014500	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	6 pF	+/-15.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062014600	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	19 pF	+/-100.0 ppm	-40 to +85 °C	≤ 50 KΩ
Q13MC3062014700	8 x 3.8 x 2.54 mm	MC-306	32.768kHz	6.8 pF	+/-20.0 ppm	-40 to +85 °C	≤ 50 KΩ

晶振是什么?

一些电子设备需要频率高度稳定的交流信号,而LC振荡器稳定性比较差,频率不稳定产生的交流信号频率容易变化.在振荡器中采用一个特殊的元件石英晶体,可以产生高度稳定的信号,这种采用石英晶体的振荡器称为晶体振荡器.

但是无源晶振的缺陷也十分明显,无源晶振的信号质量差,必须要依靠精确的外围电路匹配,而且在更换不同频率的晶体时,还必须要对周围的电路配置进行修改调整,十分的麻烦且耗费精力.

但是对于时序要求敏感的应用,还是有源晶振好,在无线透传模块应用中加入有源晶振,提高了数据透传的时效性,让用户的需求更方便、更高效、更快捷的完成.EPSON爱普生晶振,Q13MC3061000300无源晶振

QQ截图20220824114617

有源晶振具有4只引脚,相较于无源晶振来说它是一个完整的晶体振荡器.有源晶振并不需要借助外围电路进行振荡,它的信号质量很好而且很稳定,连接方式相对来说也非常简单,主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可）,并不需要配置很复杂的电路,是时下半导体公司都十分喜爱的晶振之一.相较于无源晶体来说,有源晶振就具有了固定信号电平的缺陷,必须要有合适的固定信号电平才能输出,所以相对来说灵活性不高且成本也会增加.
