爱普生晶振Q22FA1280029800石英晶体能看懂的参数指标描述
EPSON晶振动态电阻：串联谐振频率下的等效电阻.用R1表示.
EPSON晶振负载谐振频率（fL）：在规定条件下,晶体与一负载电容相串联或相并联,其组合阻抗呈现为电阻性时的两个频率中的一个频率.在串联负载电容时,爱普生晶振负载谐振频率是两个频率中较低的一个,在并联负载电容时,则是两个频率中较高的一个.
负载电容：与晶体一起决定负载谐振频率fL的有效外界电容,通常用CL表示.
EPSON晶振负载电容系列是：8PF、12PF、15PF、20PF、30PF、50PF、100PF.
EPSON晶振只要可能就应选推荐值：10PF、20PF、30PF、50PF、100PF.

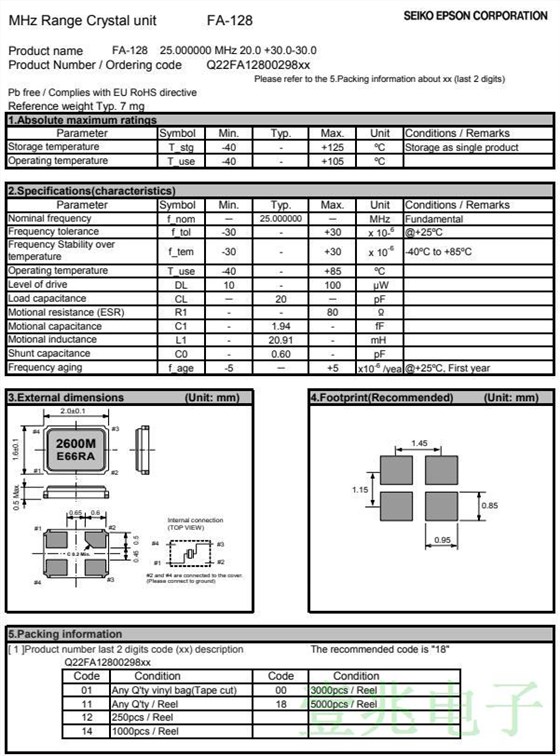

爱普生晶振,Q22FA1280029800石英晶体
爱普生晶振编码
长x宽x高
型号
石英晶振频率
负载
频率25°C
频率公差
工作温度范围
ESR最大
驱动电平
Q22FA1280023600
2x1.6x0.5mm
FA-128
25.000000MHz
18pF
+/-30ppm
+/-30ppm
-20to+70°C
≤80Ω
≤100µW
Q22FA1280023800
2x1.6x0.5mm
FA-128
25.000000MHz
18pF
+/-30ppm
+/-30ppm
-40to+85°C
≤80Ω
≤100µW
Q22FA1280024100
2x1.6x0.5mm
FA-128
30.000000MHz
10pF
+/-10ppm
+/-10ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280024200
2x1.6x0.5mm
FA-128
27.000000MHz
10pF
+/-30ppm
+/-30ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280024400
2x1.6x0.5mm
FA-128
24.000000MHz
10pF
+/-15ppm
+/-20ppm
-40to+85°C
≤80Ω
≤100µW
Q22FA1280025000
2x1.6x0.5mm
FA-128
24.000000MHz
9pF
+/-20ppm
+/-30ppm
-40to+85°C
≤80Ω
≤100µW
Q22FA1280025200
2x1.6x0.5mm
FA-128
27.000000MHz
12pF
+/-30ppm
+/-30ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280026100
2x1.6x0.5mm
FA-128
20.000000MHz
7pF
+/-10ppm
+/-10ppm
-20to+75°C
≤100Ω
≤100µW
Q22FA1280026500
2x1.6x0.5mm
FA-128
25.000000MHz
18pF
+/-10ppm
+/-10ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280026700
2x1.6x0.5mm
FA-128
30.000000MHz
10pF
+/-30ppm
+/-30ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280027100
2x1.6x0.5mm
FA-128
24.000000MHz
8pF
+/-30ppm
+/-30ppm
-40to+85°C
≤80Ω
≤100µW
Q22FA1280028400
2x1.6x0.5mm
FA-128
48.000000MHz
12pF
+/-30ppm
+/-30ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280029800
2x1.6x0.5mm
FA-128
25.000000MHz
20pF
+/-30ppm
+/-30ppm
-40to+85°C
≤80Ω
≤100µW
Q22FA1280030000
2x1.6x0.5mm
FA-128
27.120000MHz
10pF
+/-10ppm
+/-30ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280030100
2x1.6x0.5mm
FA-128
48.000000MHz
12pF
+/-30ppm
+/-30ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280030200
2x1.6x0.5mm
FA-128
48.000000MHz
10pF
+/-30ppm
+/-30ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280030300
2x1.6x0.5mm
FA-128
36.000000MHz
8pF
+/-10ppm
+/-12ppm
-30to+85°C
≤60Ω
≤100µW
Q22FA1280030400
2x1.6x0.5mm
FA-128
24.000000MHz
8pF
+/-10ppm
+/-12ppm
-30to+85°C
≤80Ω
≤100µW
Q22FA1280030500
2x1.6x0.5mm
FA-128
32.000000MHz
10pF
+/-10ppm
+/-10ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280030800
2x1.6x0.5mm
FA-128
16.000000MHz
12pF
+/-10ppm
+/-10ppm
-20to+75°C
≤200Ω
≤100µW
Q22FA1280031100
2x1.6x0.5mm
FA-128
25.000000MHz
18pF
+/-30ppm
+/-30ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280031400
2x1.6x0.5mm
FA-128
24.000000MHz
18pF
+/-30ppm
+/-30ppm
-20to+75°C
≤80Ω
≤100µW
Q22FA1280031500
2x1.6x0.5mm
FA-128
27.120000MHz
10pF
+/-10ppm
+/-20ppm
-40to+85°C
≤60Ω
≤100µW
Q22FA1280031800
2x1.6x0.5mm
FA-128
40.000000MHz
10pF
+/-30ppm
+/-30ppm
-20to+75°C
≤60Ω
≤100µW
Q22FA1280032100
2x1.6x0.5mm
FA-128
48.000000MHz
7pF
+/-30ppm
+/-30ppm
-20to+75°C
≤60Ω
≤100µW
爱普生晶振泛音：晶振体动的机械谐波.泛音频率与基频频率之比接近整数倍但不是整数倍,这是它与电气谐波的主要区别.泛音振动有3次泛音,5次泛音,7次泛音,9次泛音等.
爱普生晶振基频：在振动模式最低阶次的振动频率.
爱普生晶振激励电平：日产晶振晶体工作时所消耗功率的表征值.
爱普生晶振激励电平可选值有：2mW、1mW、0.5mW、0.2mW、0.1mW、50μW、20μW、10μW、1μW、0.1μW等.
爱普生晶振负载谐振电阻：在负载谐振频率时呈现的等效电阻.用RL表示. RL＝R1（1+C0/CL2
爱普生晶振,Q22FA1280029800石英晶体
日本爱普生晶振静电容：等效电路中与串联臂并接的电容,也叫并电容,通常用C0表示.
日本爱普生晶振老化率：在规定条件下,晶体工作频率随时间而允许的相对变化.以年为时间单位衡量时称为年老化率.
日本爱普生晶振温度频差：在规定条件下,在工作温度范围内相对于基准温度（25±2℃）时工作频率的允许偏差.
日本进口晶振调整频差：在规定条件下,基准温度（25±2℃）时工作频率相对于标称频率所允许的偏差.
日本爱普生晶振工作频率：晶体与工作电路共同产生的频率.
日本爱普生晶振标称频率：晶体技术条件中规定的频率,通常标识在产品外壳上.
爱普生晶振,Q22FA1280029800石英晶体
