无源晶振X1E000021043916,爱普生EPSON石英晶体谐振器

无源晶振X1E000021043916爱普生EPSON可以简称石英晶体谐振器

无源晶振和有源晶振的简单描述二者的区别

各自用法如果有时钟电路,就用爱普生晶振无源晶振,否则就要用有源晶振.有源晶振一脚悬空,二脚接地,三脚接输出,四脚接电压.相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高.无源晶振X1E000021043916,爱普生EPSON石英晶体谐振器

爱普生晶振编码	长x宽x高	型号	石英晶振频率	负载	频率25°C	频率公差	工作温度范围	ESR最大	驱动电平
X1E000021040316	3.2x2.5x0.6mm	TSX-3225	48.000000MHz	16pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021040816	3.2x2.5x0.6mm	TSX-3225	33.300000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021041016	3.2x2.5x0.6mm	TSX-3225	30.000000MHz	7pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021041716	3.2x2.5x0.6mm	TSX-3225	24.576000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021041816	3.2x2.5x0.6mm	TSX-3225	20.000000MHz	9pF	+/-10ppm	+/-18ppm	-40to+85°C	≤60Ω	≤200µW
X1E000021042116	3.2x2.5x0.6mm	TSX-3225	16.000000MHz	20pF	+/-10ppm	+/-18ppm	-40to+85°C	≤60Ω	≤200µW
X1E000021042416	3.2x2.5x0.6mm	TSX-3225	24.576000MHz	8pF	+/-15ppm	+/-15ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021042516	3.2x2.5x0.6mm	TSX-3225	32.000000MHz	16pF	+/-10ppm	+/-16ppm	-40to+85°C	≤40Ω	≤200µW
X1E000021042616	3.2x2.5x0.6mm	TSX-3225	27.000000MHz	12pF	+/-10ppm	+/-18ppm	-40to+85°C	≤40Ω	≤200µW
X1E000021042716	3.2x2.5x0.6mm	TSX-3225	24.576000MHz	12pF	+/-10ppm	+/-18ppm	-40to+85°C	≤40Ω	≤200µW
X1E000021043216	3.2x2.5x0.6mm	TSX-3225	38.400000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021043716	3.2x2.5x0.6mm	TSX-3225	18.432000MHz	16pF	+/-10ppm	+/-18ppm	-40to+85°C	≤60Ω	≤200µW
X1E000021043816	3.2x2.5x0.6mm	TSX-3225	30.000000MHz	12pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW

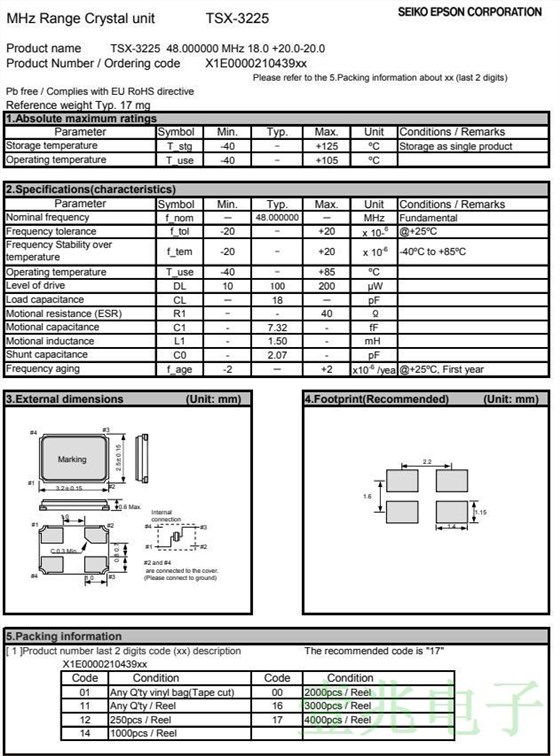

X1E000021043916	3.2x2.5x0.6mm	TSX-3225	48.000000MHz	18pF	+/-20ppm	+/-20ppm	-40to+85°C	≤40Ω	≤200µW
X1E000021044816	3.2x2.5x0.6mm	TSX-3225	20.000000MHz	18pF	+/-10ppm	+/-10ppm	-20to+85°C	≤60Ω	≤200µW
X1E000021046816	3.2x2.5x0.6mm	TSX-3225	24.000000MHz	18pF	+/-10ppm	+/-15ppm	-20to+70°C	≤40Ω	≤200µW
X1E000021046916	3.2x2.5x0.6mm	TSX-3225	18.432000MHz	12pF	+/-10ppm	+/-10ppm	-20to+75°C	≤60Ω	≤200µW
X1E000021047716	3.2x2.5x0.6mm	TSX-3225	31.250000MHz	9pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021048116	3.2x2.5x0.6mm	TSX-3225	30.000000MHz	12pF	+/-10ppm	+/-20ppm	-40to+85°C	≤40Ω	≤200µW
X1E000021048316	3.2x2.5x0.6mm	TSX-3225	20.000000MHz	12pF	+/-10ppm	+/-20ppm	-40to+85°C	≤60Ω	≤200µW
X1E000021049616	3.2x2.5x0.6mm	TSX-3225	20.000000MHz	16pF	+/-10ppm	+/-20ppm	-40to+85°C	≤60Ω	≤200µW
X1E000021050216	3.2x2.5x0.6mm	TSX-3225	27.120000MHz	12pF	+/-10ppm	+/-10ppm	-20to+75°C	≤40Ω	≤200µW
X1E000021050316	3.2x2.5x0.6mm	TSX-3225	16.000000MHz	9pF	+/-15ppm	+/-25ppm	-40to+85°C	≤60Ω	≤200µW
X1E000021050616	3.2x2.5x0.6mm	TSX-3225	26.000000MHz	18pF	+/-10ppm	+/-20ppm	-40to+105°C	≤40Ω	≤200µW
X1E000021051516	3.2x2.5x0.6mm	TSX-3225	26.000000MHz	8pF	+/-10ppm	+/-18ppm	-40to+85°C	≤40Ω	≤200µW

无源晶振即石英晶体谐振器,简称晶体或水晶.

无源晶振：无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来.无源晶体需要用DSP片内的振荡器,无源晶体没有电压的问题,信号电平是可变的,也就是说是根据起振电路来决定的,同样的晶体可以适用于多种电压,日本进口晶振可用于多种不同时钟信号电压要求的DSP,而且价格通常也较低,因此对于一般的应用如果条件许可建议用晶体,这尤其适合于产品线丰富批量大的生产者.

无源晶振X1E000021043916,爱普生EPSON石英晶体谐振器

电路中的有源晶振即石英晶体震荡器,简称晶振;

有源晶振：有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件,主要看你应用到的电路.有源贴片晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单（主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可）,不需要复杂的配置.电路有个点标记的为1脚,按逆时针（管脚向下）分别为2、3、4.
