这里有一篇关于水晶晶体的应用笔记指南还不赶紧收藏!

水晶是石英结晶体矿物,不易被风化,颜色为透明色,水晶与石英在人工合成之后就变成石英晶振,慢慢的被引用于电子产品发展使用中,石英用来承载压电特征装置,而石英水晶的压电特征则是如此,若压电石英水晶的电极被置于相反的方向而且电压作用于电极之间,强大的压力就会作用于水晶内部的电荷.接下来本文介绍到关于石英晶体哪些的应用指南.

1.频率之间的主要区别是什么:公差和频率稳定性?有时可以参考频率到标称(规格)频率,如果它是如此规定的顾客,频率稳定性通常以百万分率表示(ppm)表示晶振的频率容差定义为最大允许频率偏差,以ppm为单位指定温度下的标称(规格)频率,通常+25°C(-2°C).

2.订购时提供哪些基本信息:一般要求客户提供名义价格频率,切割角度类型(AT/BT),支架或封装类型,电阻(ESR),频率容差,频率稳定性,负载电容,工作温度范围,驱动力,老化等,客户也可以指定其他特定规格或要求(如果有)下订单.

3.水晶的性能会发生什么:变化当它不在温度范围内运行时说明书中说明了什么?晶体性能会受到影响,我们非常高兴不建议这样发生,压电晶体可以导致频率漂浮的水晶更糟糕的情况是它可能导致客户电路故障.

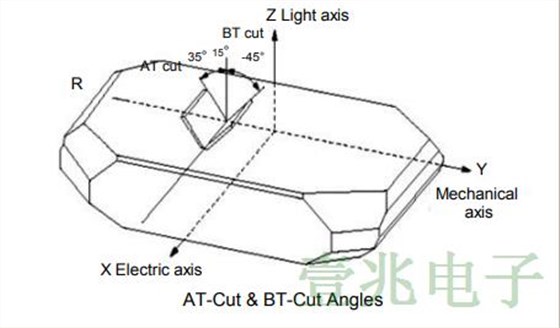

4.什么是AT或BTCuts?晶体主要承载其"频率稳定性"特性由于石英棒的切割方式,在a一定的预定角度,成晶体晶圆,今天最流行和最广泛使用的是AT-Cut,AT切割的切割角度约为35X15'Z轴在负Y轴方向上,与a相比-45X到Z轴在正Y轴方向上BT-切割,为了便于理解,两者的图表削减如下所示.

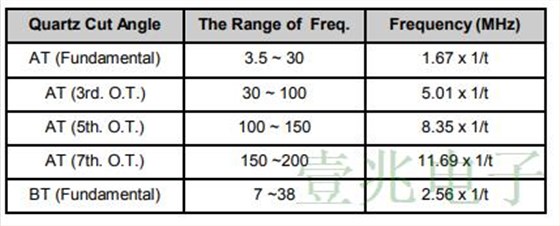

5.什么是拉力?一个频率相同,频率可以更高使用BT切割实现,AT-cut和BT-cut之间的一个主要区别是频率稳定特性,请同时参考两个切口的温度系数曲线表格1,石英晶体振荡器的拉力是衡量频率变化的标准作为负载电容的函数,电路设计者可以完成工作频率范围通过改变或改变晶体的负载电容,该工作频率范围由拉伸能力决定在给定(变化)的负载电容范围内的晶体.

6.什么是寄生频率?贴片晶振可以以频率振动与其基本频率和泛音频率无关,这种不需要的频率称为杂散,可以抑制寄生频率的影响晶体设计和制造阶段通过改变晶体晶圆尺寸,电极图案设计和调整晶体晶片上的金属化.

水晶的功能是放置和工作振荡电路,用于产生所需的振荡频率,当晶体位于振荡电路中时,它在两个终端引线处看到"负载电容"水晶,这种负载电容是等效的整个振荡电路的电容效应出现在水晶上或呈现在水晶上,如果压电石英晶体的对面镀有电极面和如果在这些电极之间施加电势,将对部队内的约束力施加武力水晶,如果晶体安装正确,则会发生变形在水晶内放置一个机电系统形成的,当适当时将以共振频率振动兴奋.
