IQD晶振的高级时钟模块晶振

本文介绍了IQD晶振的高级时钟模块晶振系列,为分布式网络系统提供电气定时功能.这些单元主要围绕由GPS接收器产生的1PPS（每秒脉冲）定时同步信号,该定时同步信号是从从GPS卫星系统接收的发送定时信息导出的.

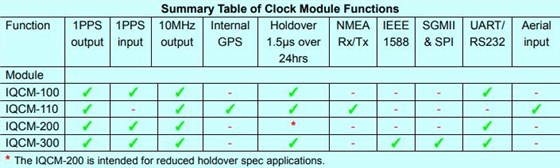

IQCM-100

该主模块设计用于提供1PPS和10MHz输出信号,在24小时内具有±1.5μs的保持稳定性,以满足LTE-TDD等应用的电信标准要求.IQCM-100需要单独的客户从GPS接收器提供1PPS信号.

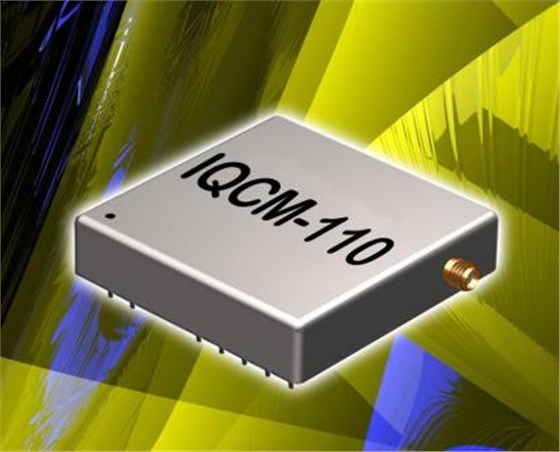

IQCM-110

IQCM-110模块具有与IQCM100类似的功能,只是它具有内置GPS接收器单元.但是,客户必须提供连接到设备上SMA连接器的合适天线.建议使用有源天线.

IQCM-200

该模块还具有与IQCM-100器件类似的功能,但可提供增加时间或更小温度变化限制的宽松保持规范,以满足24小时内±1.5μs并不重要的应用.

IQCM-300

该模块提供基于IEEE1588的PTP（精确时间协议）功能.PTP或IEEE1588是用于在网络上的不同位置之间发送精确定时同步的有源晶振协议.IQCM-300能够在系统内充当“大主时钟”或“从时钟”,因此能够将同步消息传递给系统中的其他时钟.该模块提供与IQCM-100相同的保持功能,但具有可通过PTP1588网络进行通信的附加功能.IQCM-300需要单独的客户提供的GPS接收器.

应用注意事项

这些模块的主要目的是维持GPS系统的1PPS（每秒脉冲数）信号,并用于通信网络系统中以同步定时.如果您的系统依靠GPS信号来保持准确性并且GPS信号由于失锁,恶劣天气,干扰或其他问题而失败,那么这些时钟模块晶振能够保持1PPS信号,直到GPS锁定恢复,从而启用您的网络系统保持在规范范围内.

我需要什么规格模块?

为了确定哪个模块适合您的特定应用,需要考虑各种参数,例如：

a/我的系统需要什么保持规格?

b/如果没有GPS信号,我会在什么时间段内?

c/模块在遇到GPS信号丢失时会看到哪些环境条件?

为什么24小时内1.5μs?

为了完全满足某些特定电信协议（如LTE）的要求,您的产品必须表明,如果GPS信号丢失,它可以在24小时内将精度保持在±1.5μs内.然而,一些系统可能不需要这种保持水平,因此如果可以放宽该值,则可以降低单位成本.如果不需要,请记住不要过度指定此参数.

保持模式下的环境变化

这些时钟模块使用OCXO晶振结合软件算法在无GPS信号期间保持1PPS精度,因此了解GPS丢失期间模块将看到的温度变化非常重要.

如果您的设备将用于空调房间,那么温度变化可能非常小,可能是±2°C.然而,如果模块位于例如天线的基座,那么在没有GPS周期期间它可能经历更宽的温度变化.

重要的是要了解保持温度规格与工作温度范围不同.工作温度范围可以是0到70°C,但在没有GPS信号期间的温度保持变化可能仅为±2°C,以在24小时限制内达到所需的1.5μs.这意味着模块可以在其工作范围内的任何特定温度下运行,但是当GPS信号丢失时,模块必须保持在其更小的保持温度范围内,例如±2°C,以便保持在1.5μs以内24小时.
