OCXO晶振掌控精确的频率控制是实用的前提之一

射频工程师意识到温度变化是导致温度控制晶体振荡器频率漂移的最重要因素.影响频率输出的其他变量,例如湿度和压力,可以通过在真空中或在诸如氮气的惰性气体中气密密封包装晶体来容易地减轻.然而,控制石英晶体振荡器电路中的精确频率输出的温度需要更高水平的电子RF设计的独创性.

当更简单的TCXO晶振（温度补偿晶体振荡器）无法满足精确频率控制应用的具有挑战性的工作环境的要求时,需要OCXO.所有晶体都有一个“转折点”,即温度相等变化导致频率变化最小的最佳温度.

晶体的转折点是通过空白晶体的切割角度和其他晶体设计因素实现的.在任何情况下,每个晶体都会略有不同,并且必须为每个生产的设备精细调整转折点或烤箱设定温度.晶体具有固有的晶格结构.晶体毛坯的切割角度对振荡器性能有很大影响.

入门级OCXO使用采用温度补偿AT切割制造的晶体,角度使晶格的温度系数对晶体性能的影响最小.AT切割适用于各种应用,只要晶体的转折点温度不需要设置得太高,此时频率漂移再次增加.

对于更高转折点应用,SC,应力补偿,切割是解决方案.切割的水晶类似于木工的复合斜切.SC切割在-20℃至+200℃的高温范围内优于AT切割.FvT（频率与温度）性能可以提高五倍.SC切割对晶体老化也不太敏感.

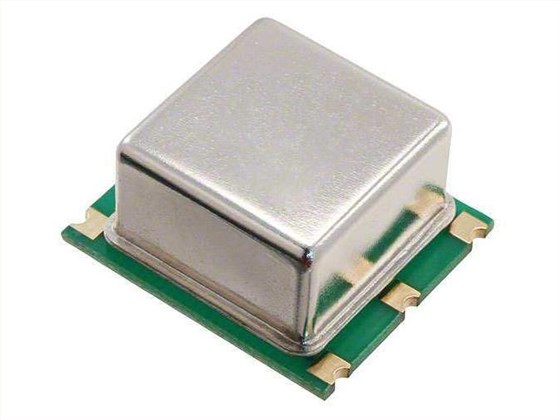

超稳定OCXO采用简单的表面贴片晶振设计,具有极高的温度稳定性,快速预热,低老化率和最小的相位噪声.可以用于面对附加频率漂移条件以外的温度变化的应用程序的解决方案:1.电路元件2.晶体管参数3.电源电压变化4.杂散电容5.输出负载6.热量积累7.振动.

基本的OCXO晶振提供50PPB（十亿分之一）范围内的频率稳定性.随着RF频谱变得越来越拥挤的电信设备和新的扩展技术,频率控制现在要求精度达到1PPB.用于微波通信中的时钟的清洁源信号以及医疗,测量和测试设备中的高精度需求以及仪器参考源都是需要DOCXO的1PPB精度的所有应用.

DOCXO常见的应用包括:

1.仪器参考

这是一个性能领域,需要根据数据告诉设备最准确地表示仪器的数字.为了达到最佳质量,使用双炉控制晶体振荡器已成为许多利用该技术的行业的必要条件.

2.微波通信

双炉控制晶体振荡器的另一个应用领域是微波通信,它利用几个频率来完成工作.随着正在使用的频率数量以及单个设备预期承担的数据负载数量的增加,从OCXO切换到DOCXO是一种自然的演变

双炉控制晶体振荡器(DOCXO)可以应用的一些类型的应用仍在探索中,开发人员正在研究新的方法来处理提供极其精确的频率参考的任务,其中谐振器在恒定温度下工作.双炉控制晶体振荡器的使用尚未充分发挥其潜力,只有未来才能揭示科学界如何将其用于其他用途.
