进口石英谐振器,49S无源DIP晶振,ABL7M2晶振

AbraconCrystal,插件晶振,ABL7M2晶振,Abracon的Pierce分析仪系统（PAS）由我们的工程师设计，可帮助您为行业领先的设计做出正确的选择。 PAS测试验证了电路中的石英晶体性能，同时测量晶体，晶体振荡器和印刷电路板寄生效应。测试系统中所有变量的帐户，并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配。这对于使用下一代需要最佳gm因子的节能技术尤其重要。

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和石英晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

石英晶振曲率半径加工技术：晶体谐振器晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。

Abracon晶振规格参数	ABL7M2晶振
频率范围	12~40MHZ
频率稳定度公差	±50ppm
工作温度范围	-0°C ~ +70°C
频率温度公差	±50ppm
负载电容	18pF
激励功率	50,100μW typ
老化@ + 25°C	±5ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	-40°C ~ +125°C

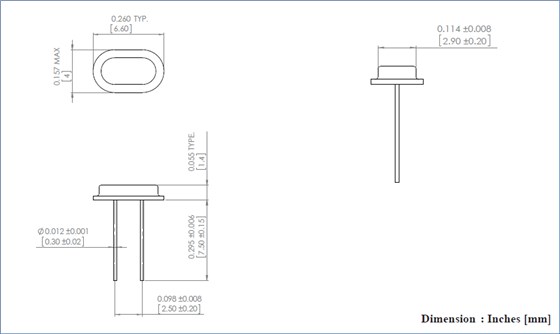

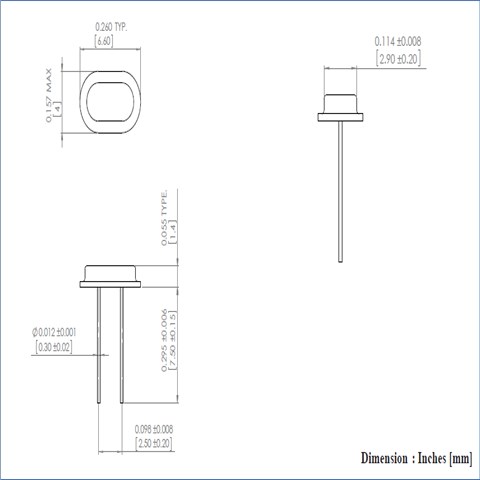

ABL7M2 6.6-4.0-1.4mm

超声波清洗:(1)使用AT-切割进口晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.AbraconCrystal,插件晶振,ABL7M2晶振

(3)请勿清洗开启式产品(4)对于可清洗产品,应避免使用可能对石英谐振器产生负面影响的清洗剂或溶剂等.(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

使用环境(温度和湿度):请在规定的温度范围内使用49S晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

过去Abracon晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便对插件石英晶振进行环境绩效的持续改进。Abracon晶振集团将：不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。AbraconCrystal,插件晶振,ABL7M2晶振

Abracon晶振集团将确保其插件型石英晶体谐振器产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。

Abracon集团将有效率的使用自然资源和能源，以便从源头减少插件石英谐振器废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。 Abracon晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。
