根据需要采用不同输出。（HCMOS，SINE，TTL，PECL，LVPECL，LVDS，LVHCMOS等）每种差分晶振输出类型都有它的独特波形特性和用途。应该关注三态或互补输出的要求。对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定，根据客户需要我们可以帮助客户选择合适的晶振类型型。
|

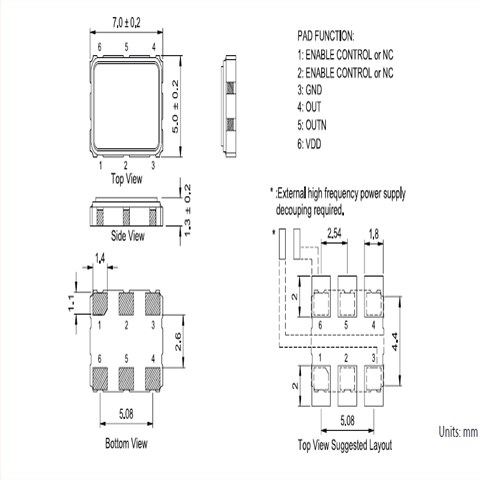

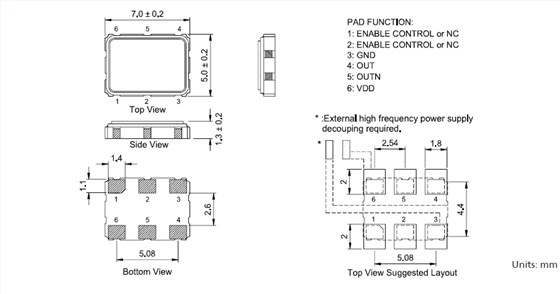

型号 |
符号 |
参数 |
|
输出规格 |
- |
LVPECL |
|
输出频率范围 |
fo |
75-700MHz |
|
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
频率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存温度范围 |
T_stg |
-40-+85℃ |
|
运行温度范围 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗电流 |
ICC |
20mA max. |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
100Ω (Output-OutputN) |
|
波形对称 |
SYM |
45-55% [at outputs cross point] |
|
0电平电压 |
VOL |
- |
|
1电平电压 |
VOH |
- |
|
上升时间 下降时间 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
0.247-0.454V |
|
差分输出误差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
补偿电压 |
VOS |
1.125-1.375V |
|
补偿电压误差 |
⊿VOS |
50mV |
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
200ns |
|
输出使能时间 |
tPZL |
2ms |
|
周期抖动（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
总抖动（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
请测量使用示波器或频率计数器石英晶振的两个端子的信号，如果频率不在规定范围内，它的输出波形的幅度是不够的（例如超过+/-200ppm的），请按照步骤2-3步骤2-5。
The formula for Capacitances versus Frequency is as following:
该公式的电容与频率是如下：
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
如果由频率计数器测量的频率比目标频率高，要增加贴片晶振的电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值，并通过晶体具有较低负载电容（CL）。
方法2：采用小电阻（RR）的晶体。
方法3：使用镉和CG的不等价的设计。
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述有源晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。
