MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振，瑞士Microcrystal微晶晶振，进口晶振，CC5V-T1A是一款小体积晶振尺寸4.1x1.5mm晶振，CC5V-T1A-32.768kHz-9pF-20PPM-TA-QC两脚贴片晶振，32.768K石英晶振，无源晶振，贴片晶振，是一个低频SMT石英晶体单元，它包含了一个音叉石英晶体谐振器。在真空下工作，在一个密封的陶瓷包装与陶瓷盖。具有小体积，轻薄型，耐热及耐环境特点，杰出的密封与金锡预制件。采用密封性密封来保证，稳定性高，老化程度低。可用于更扩展的工作温度范围。高冲击和抗振动能力。100%无铅，符合ROHS标准。应用于测量，工业，汽车，时钟晶振，医疗保健，医疗植入式，恶劣的环境。

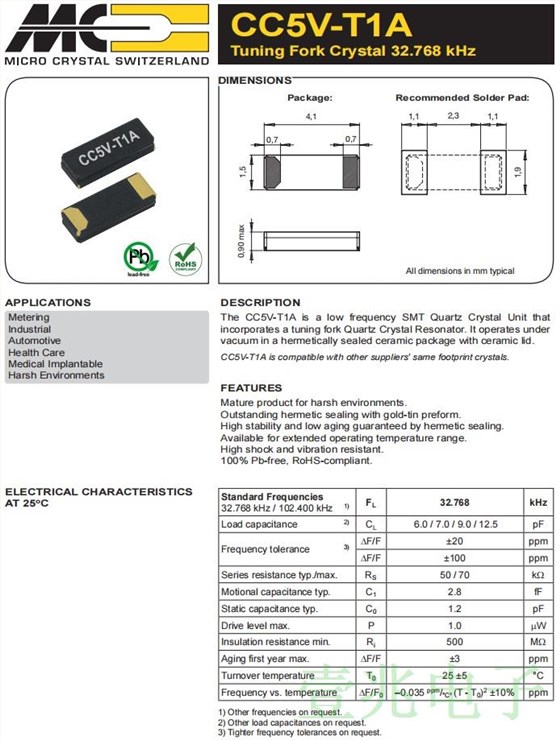

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振，参数图

微晶晶振规格参数	CC5V-T1A晶振
频率范围	32.768KHZ
频率稳定度公差	±20ppm
工作温度范围	–40 to + 85°C
等效串联电阻	See ESR Table
负载电容	12.5 pF
激励功率	1μW
老化@ + 25°C	±3 ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	–55 to + 125°C

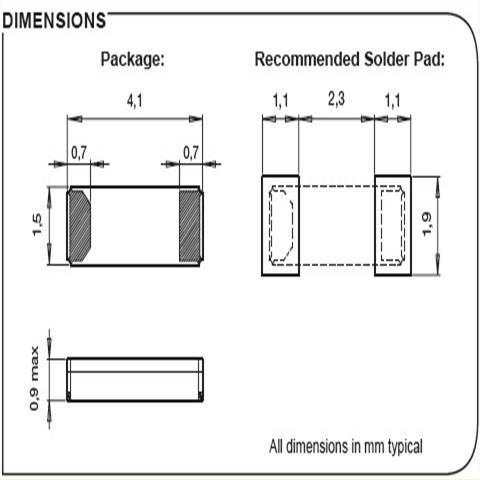

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振，尺寸图

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振

石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振
热影响
重复的温度巨大变化可能会降低受损害的贴片晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作

MicroCrystal微晶CC5V-T1A,CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC时钟晶振

微晶晶振集团将确保其压电石英晶体产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
瑞士微晶晶振将根据环境方针制定环境目标和目标,同时促进这些贴片晶振产品生产活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.
微晶晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的32.768K贴片晶振产品生产合作是极其重要的.过去微晶晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

品牌	石英晶体晶振	描述	产品类型	频率
Micro Crystal	CC5V-T1A-32.768kHz-12.5pF-20PPM-TA-QC	晶体32.768 kHz 12.5 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-9pF-20PPM-TA-QC	晶体32.768 kHz 9.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-7pF-20PPM-TA-QC	晶体32.768 kHz 7.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-12.5pF-20PPM-TB-QC	晶体32.768 kHz 12.5 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-7pF-20PPM-TB-QC	晶体32.768 kHz 7.0 pF +/-20 PPM -40/+125C	Crystals	32.768 kHz
Micro Crystal	CC5V-T1A-32.768kHz-6pF-20PPM-TA-QC	晶体32.768 kHz 6.0 pF +/-20 PPM -40/+85C	Crystals	32.768 kHz
