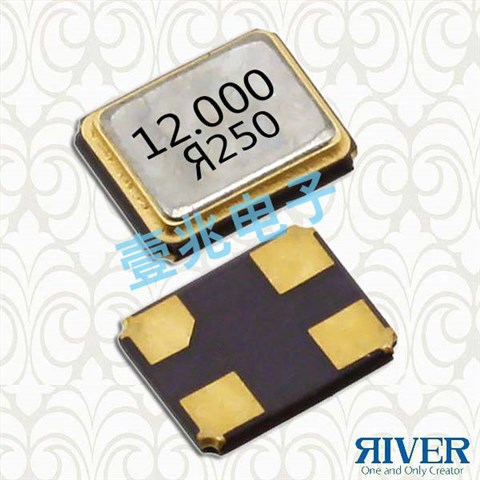

FCX-04C晶振,3225贴片谐振器,汽车电子石英晶振

大河晶振,贴片晶振,FCX-04C晶振,3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
来自日本的大河晶振,是以水晶振动子,晶体谐振器，石英振荡器为中心的电子设备制造商.自1949年开始制造石英晶振以来,该公司一贯致力于充满魅力的装置的开发,以获得更高的客户满足的目标.特别是橘色的类型(表面安装型)的小型水晶器件行业的龙头企业,作为先行的同时,积累了多年的独家经营,并且获得了众多顾客的信赖和支持.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片石英晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

大河晶振规格参数	FCX-04C晶振
频率范围	8 ~ 60 MHz
频率稳定度公差	±15 ppm
工作温度范围	-40 ~ +105°C
等效串联电阻	See ESR Table
负载电容	5.0, 6.0, 7.0 pF
激励功率	200 μW
老化@ + 25°C	±3 ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	-55 ~ +125°C

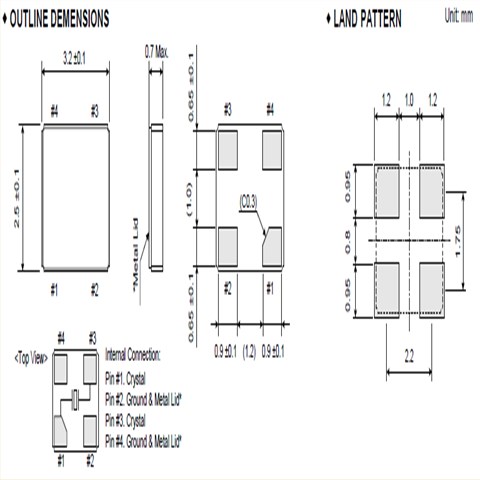

FCX-04C_3.2_2.5

静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
大河晶振,贴片晶振,FCX-04C晶振

大河晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个四脚SMD型3225晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
致力于环境保护,包括预防污染.在无源四脚贴片晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.
大河晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少3.2*2.5无源晶体废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.大河晶振,贴片晶振,FCX-04C晶振
