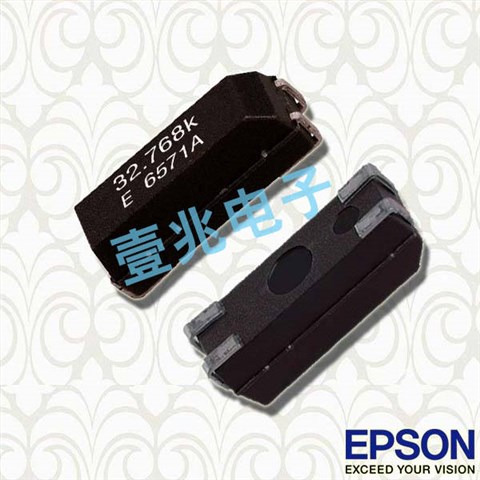

爱普生晶振,贴片晶振,MC-406晶振,Q13MC4061000200晶振

爱普生晶振,贴片晶振,MC-406晶振,Q13MC4061000200晶振爱普生晶振,贴片晶振,MC-406晶振,Q13MC4061000200晶振

产品简介

小型贴片石英晶体,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

爱普生株式会社爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

爱普生晶振,贴片晶振,MC-406晶振,Q13MC4061000200晶振,超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊盘的高温回流温度曲线要求.

注重所使用水晶、研磨砂的选择等;注重日产晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

爱普生晶振规格参数 MC-406晶振
频率范围 32.768KHZ
频率稳定度公差 ±20,50ppm
工作温度范围 −40~+85 °C
等效串联电阻 See ESR Table
负载电容 6~12.5pF
激励功率 1.0μW
老化@ + 25°C ±3,5ppm/yr
绝缘电阻(@直流100 v) 500 Ohms@ DC 100V
储存温度范围 -55°C to +125°C

爱普生千赫兹音叉晶振型号晶振:

Model/型号 Frequency/频率 Oper. Temper. Range/工作温度 ESR[MAX] 等效串联电阻 Drive Level[Max]驱动电平 Tumover Temperature LxWxH/尺寸 Parabolic Coefficient Freq.Aging@+25C[Max] Terminal Plating
MC-306 40.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
MC-306 40.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
MC-306 40.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
MC-306 77.503000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
MC-306 24.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi

爱普生千赫兹音叉晶振编码晶振:

编码 Model/型号 Frequency/频率 Oper. Temper. Range/工作温度 ESR[MAX] 等效串联电阻 Drive Level[Max]驱动电平 Tumover Temperature LxWxH/尺寸 Parabolic Coefficient Freq.Aging@+25C[Max] Terminal Plating
Q14MC3062010500 MC-306 40.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
Q14MC3062014300 MC-306 40.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
Q14MC3062023700 MC-306 40.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
Q14MC3062023800 MC-306 77.503000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
Q14MC3062023900 MC-306 24.000000 kHz -40 to +85 °C ≤ TBD KΩ ≤ 1 µW +25ºC +/-5ºC 8 x 3.8 x 2.54 mm -0.04 x 10^-6/°C² +/-5 ppm Pure-Sn
Q13MC4061000200 MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
Q13MC4061000400 MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
Q13MC4061000500 MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
Q13MC4061000600 MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi
Q13MC4061000900 MC-406 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 1 µW +25ºC +/-5ºC 10.41 x 4.06 x 3.6 mm -0.04 x 10^-6/°C² +/-3 ppm Sn-Bi

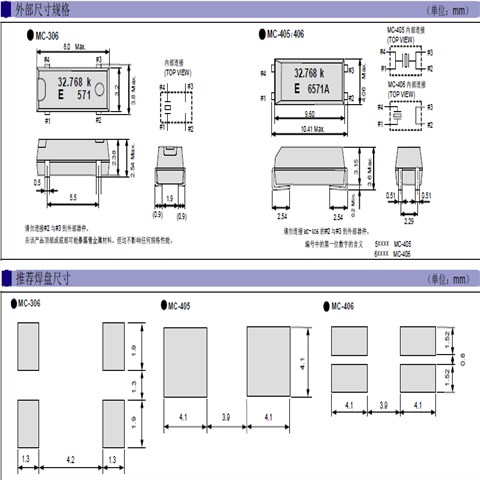

MC-306 405 406

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存石英贴片晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。爱普生晶振,贴片晶振,MC-406晶振,Q13MC4061000200晶振

陶瓷面晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。爱普生晶振,贴片晶振,MC-405晶振,Q13MC4051000300晶振

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接无源晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

爱普生晶振集团所生产的压电石英晶体、32.768K无源晶体,有源晶体,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架:建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响;持续改进——持续改进环境绩效和环境管理体系的承诺;爱普生晶振,贴片晶振,MC-406晶振,Q13MC4061000200晶振

爱普生晶振集团环保基本理念:作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.有效利用无铅陶瓷面石英谐振器源和能源,认识到资源和能源的有限性,努力进行有效利用.

为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、大体积贴片晶振、,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.
