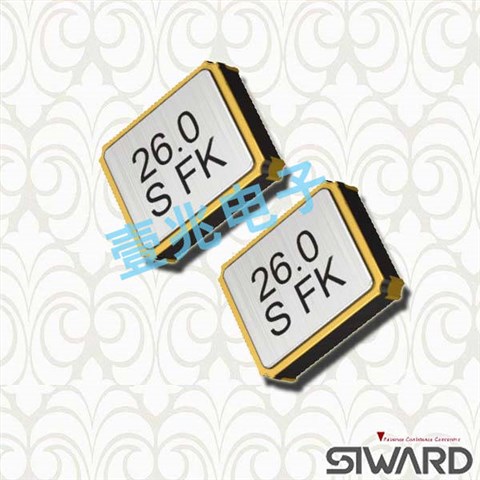

SX-2016晶振,2016石英晶体谐振器,无源金属面晶振

希华晶振,贴片晶振,SX-2016晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
希华晶体科技成立于1988年,专精于石英频率控制元件之研发、设计、生产与销售.从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英晶体、有源晶振，晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应链系统,为客户提供全方位的服务.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

希华晶振规格参数	SX-2016晶振
频率范围	16.000∼56.000 MHz
频率稳定度公差	±20 ppm
工作温度范围	-30∼+80℃
等效串联电阻	See ESR Table
负载电容	8pF, 12pF
激励功率	10μW typ, 100μW max
老化@ + 25°C	±3 ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	-40°C ~ +90°C

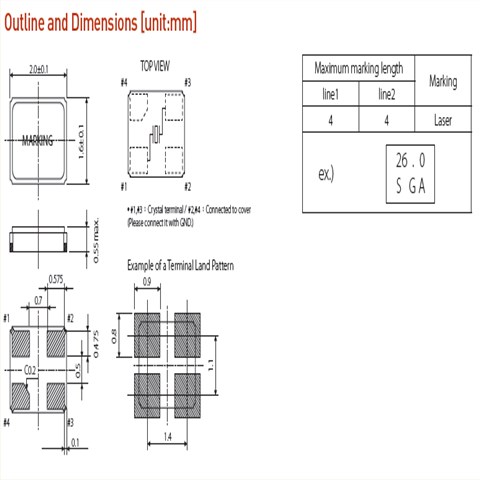

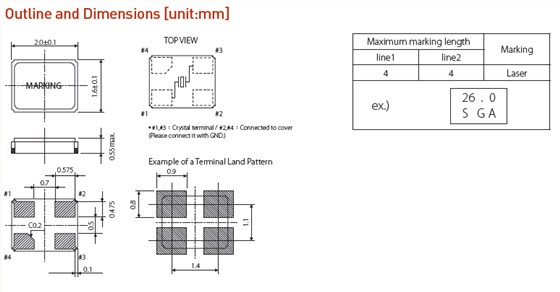

SX-2016 2016

自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装产品
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.希华晶振,贴片晶振,SX-2016晶振

为落实安全管理,降低职灾发生风险,制定“劳工安全卫生管理规章”、“劳工安全卫生管理计划”,依规章内容实施全厂自动检查、办理劳工安全卫生教育训练、进行全厂安全卫生巡检.每年进行环境考量面与危害鉴别、2016石英晶体谐振器风险评估作业,研拟降低风险危害对策,若发生危险事件或灾害事故,则展开矫正预防措施进行检讨、改善,达到确保员工作业安全,以达降低风险为目标,创造零灾害、零事故之安全职厂.
自2003年起推行全厂表面贴片型石英晶振产品节能减碳措施,落实于电力、空调、气体、照明、用水、资源回收、禁用免洗碗筷等项目,有效降低碳排放,节省公司支出.注重厂区绿化植栽及环境维护,植栽绿覆率达34％提供员工优良工作、生活环境.
希华晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境,安卫手册’,以界定本公司环境,安卫管理系统之范围,包括任何排除之细节及调整,并指引环境,安卫管理系统与各书面、办法书之对应关系,包含在环境,安卫管理系统内之流程顺序及交互作用的描述.本公司环境,安卫管理系统之适用范围包含公司所有的活动、2.0x1.6mm小体积贴片晶振产品及服务.
