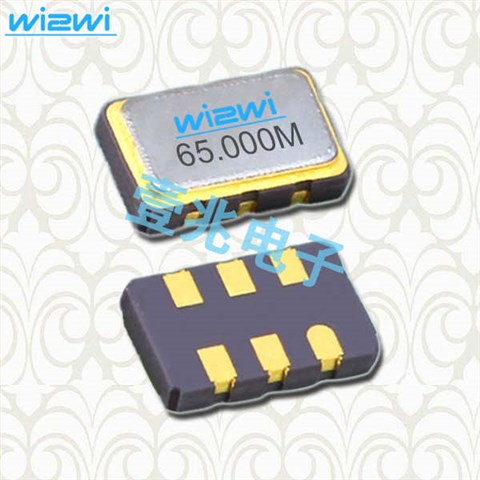

美国Wi2Wi晶振,VC05压控晶体振荡器,VC0525000XCBB3RX小体积晶振

美国Wi2Wi晶振,VC05压控晶体振荡器,VC0525000XCBB3RX小体积晶振美国Wi2Wi晶振,VC05压控晶体振荡器,VC0525000XCBB3RX小体积晶振

产品简介

VC05系列压控晶体振荡器(VCXO)确保在苛刻的环境下精确的频率。该VCXO具有超低相位噪声、低抖动和在高振动环境中的出色性能,提供标准和定制频率。5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接,产品无铅对应,为无铅产品.

产品详情

美国Wi2Wi晶振,VC05压控晶体振荡器,VC0525000XCBB3RX小体积晶振VC05系列压控晶体振荡器(VCXO)确保在苛刻的环境下精确的频率。该VCXO具有超低相位噪声、低抖动和在高振动环境中的出色性能,提供标准和定制频率。5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接,产品无铅对应,为无铅产品.

Wi2Wi公司成立于2005年,总部位于加利福尼亚州圣何塞,是一家垂直整合技术公司,设计,制造和销售高性能,低功耗无线连接解决方案,全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi晶振产品和增值服务提供高度集成,坚固耐用,可靠的多协议无线执行器,内置软件,以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网(IoT),机器对机器(M2M),航空电子,空间和政府赞助项目市场的众多应用。

2018724/Wi2Wi晶振公司是全球领先的端到端无线连接解决方案开发商和制造商,高精度频率控制,定时和微波过滤设备,很高兴宣布推出坚固,坚固且可靠的温度补偿晶振TCXO),即TCH系列,这是其产品组合的进一步发展前景。

宣布新型TCH系列坚固耐用且同类最佳的温补振荡器(TCXO)。TC6系列进一步扩展了Wi2Wi的频率控制和定时设备产品组合,以满足航空电子,太空和军事市场最苛刻的技术要求。公司已收到TCH系列的首批生产订单,从大型供应商到航空电子设备和国防市场。“董事会主席Michael Sonnenreich表示。

Wi2Wi继续广泛关注根据客户需求开发新产品,包括无源晶振石英晶体谐振器有源晶振石英晶体振荡器贴片晶振石英晶振温补晶振压控振荡器。并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性,高冲击和高振动,是航空电子,太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。“Wi2Wi总裁兼首席执行官Zachariah Mathews

Parameter Supply Voltage*1(±10%) Units
5 3.3 V
Frequency Range*1 0.750000—160.000000 MHz
Frequency Stability*1 All Causes (Maximum )*2 Per Option ppm
Frequency
Adjustment
Control Voltage Range 10 to 90 %Vcc
Absolute Pull Range (APR) (Minimum) ±50 ppm
Linearity (Maximum) 10 %
Input Impedance (Minimum) 50K Ω
Modulation Bandwidth (Minimum) 10 KHz
Temperature Range*1 Operating Per Option
Storage -55 to +125
Supply Current
(Maximum)
0.750000 to 29.999999 MHz 25 20
30.000000 to 69.999999 MHz 30 25 mA
70.000000 to 160.000000 MHz 60 50
Output Per Option
Load 15pF/10 TTL gates
Duty Cycle (at 50% Vcc) 40 to 60% (45 to 55% option)
Rise/Fall Times
(Maximum)
Rise Time (10% to 90% Vcc) 5
Fall Time (90% to 10% Vcc) 5
Start up Time (Maximum) 10 ms
Output Voltage Levels High (Minimum) 90 % Vcc
Low (Maximum) 10
Pin 2 (Tri-State)
(6-Pad Option Only)
Enable (High Voltage) (Minimum) 70 % Vcc
Disable (Low Voltage) (Maximum) 30 % Vcc
Phase Noise
(Typical For 38.4 MHz)
@ 100Hz Offset -110
@ 1KHz Offset -130 dBc/Hz
@ 10KHz Offset -140

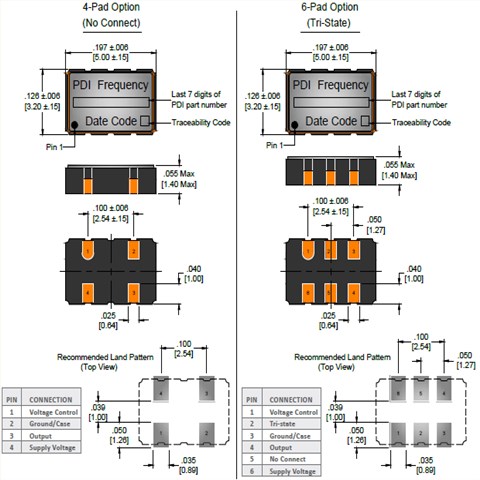

VC05 5032 VCXO

美国Wi2Wi晶振,VC05压控晶体振荡器,VC0525000XCBB3RX小体积晶振

在使用晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作

美国Wi2Wi晶振,VC05压控晶体振荡器,VC0525000XCBB3RX小体积晶振

wi2wi晶振环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。

环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

完全符合ISO14001环境管理体系国际标准的要求,体现了一个适合、三个承诺和一个框架:

建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质。规模与环境影响;

持续改进——持续改进环境绩效和环境管理体系的承诺;

减少污染,节能降耗——污染预防的承诺;

依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;

“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架。

VC05 5032 VCXO -1
