爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

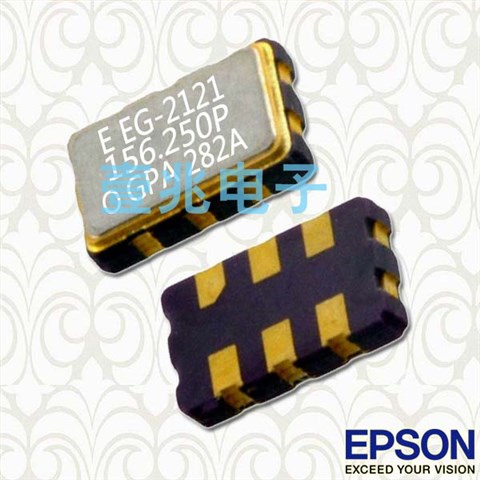

爱普生晶振,声表面波振荡器,EG-2121CA晶振,X1M0001010002晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。
有源晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；回流温度曲线要求.
|

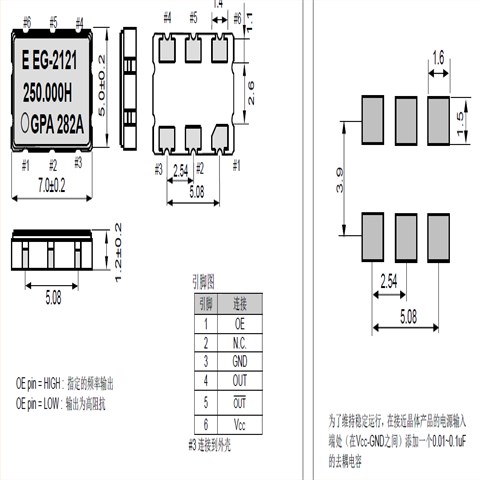

型号 |
符号 |
参数 |
|
输出规格 |
- |
LV-PECL |
|
输出频率范围 |
fo |
53.125~500MHZ |
|
电源电压 |
VCC |
2.5V |
|
频率公差 |
f_tol |
±50×10-6max.±100×10-6max. |
|
保存温度范围 |
T_stg |
-40-+85℃ |
|
运行温度范围 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗电流 |
ICC |
20mA max. |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
100Ω (Output-OutputN) |
|
波形对称 |
SYM |
45-55% [at outputs cross point] |
|
0电平电压 |
VOL |
- |
|
1电平电压 |
VOH |
- |
|
上升时间 下降时间 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
0.247-0.454V |
|
差分输出误差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
补偿电压 |
VOS |
1.125-1.375V |
|
补偿电压误差 |
⊿VOS |
50mV |
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
200ns |
|
输出使能时间 |
tPZL |
2ms |
|
周期抖动（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
总抖动（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
|
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
爱普生进口MHZ声表面波振荡器型号列表:
爱普生进口MHZ声表面波振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
EG-2121CA
100.000000 MHz
7.00 x 5.00 x 1.20 mm
HCSL
0 to 70 °C
+/-100 ppm
≤ 80.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-2103CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-5 to 85 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
281.333300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
106.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
698.812300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
312.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
EG-4101CA
400.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1M0001010002
EG-2121CA
100.000000 MHz
7.00 x 5.00 x 1.20 mm
HCSL
0 to 70 °C
+/-100 ppm
≤ 80.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001210001
EG-2103CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LVDS
-5 to 85 °C
+/-100 ppm
≤ 30.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410001
EG-4101CA
212.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410002
EG-4101CA
281.333300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410003
EG-4101CA
106.250000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410004
EG-4101CA
698.812300 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410007
EG-4101CA
312.500000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1M0001410008
EG-4101CA
400.000000 MHz
7.00 x 5.00 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 60.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英贴片晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。爱普生晶振,声表面波振荡器,EG-2121CA晶振,X1M0001010002晶振
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英振荡器.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
进口石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进高频率贴片晶振的目标和指标. 环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.爱普生晶振,声表面波振荡器,EG-2121CA晶振,X1M0001010002晶振
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,贴片型有源石英晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响. 我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,程控交换系统振荡器,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
