石英晶振真空退火技术：有源晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。
项目
符号
规格说明
条件
输出频率范围
f0
150-700 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
2.5-3.3V
请联系我们以了解更多相关信息
储存温度
T_stg
-55℃to +125℃
裸存
工作温度
T_use
G: -40℃to +85℃
请联系我们查看更多资料http://www.oscillatorcrystal.com
H: -10℃to +70℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
15 pF Max.
输入电压
VIH
80% VCCMax.
ST终端
VIL
20 % VCCMax.
上升/下降时间
tr / tf
4 ns Max.
20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6/ year Max.
+25 ℃, 初年度,第一年
TXC温补晶振编码列表：
ManufacturerPartNumber原厂代码
Manufacturer品牌
Series型号
PartStatus
Type类型
Frequency频率
FrequencyStability频率稳定度
OperatingTemperature工作温度
Current-Supply(Max)
Ratings
MountingType安装类型
Package/Case包装/封装
Size/Dimension尺寸
Height-Seated(Max)高度
CT-156.250MCC-T
TXCCORPORATION
CT
Active
SO(SAW)
156.25MHz
±100ppm
-10°C~70°C
80mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CT-156.250MCC-T
TXCCORPORATION
CT
DiscontinuedatDigi-Key
SO(SAW)
156.25MHz
±100ppm
-10°C~70°C
80mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CT-156.250MCC-T
TXCCORPORATION
CT
DiscontinuedatDigi-Key
SO(SAW)
156.25MHz
±100ppm
-10°C~70°C
80mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CT-312.500MCC-T
TXCCORPORATION
CT
Active
SO(SAW)
312.5MHz
±100ppm
-10°C~70°C
80mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CT-312.500MCC-T
TXCCORPORATION
CT
DiscontinuedatDigi-Key
SO(SAW)
312.5MHz
±100ppm
-10°C~70°C
80mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)
CT-312.500MCC-T
TXCCORPORATION
CT
DiscontinuedatDigi-Key
SO(SAW)
312.5MHz
±100ppm
-10°C~70°C
80mA
-
SurfaceMount
6-SMD,NoLead
0.197"Lx0.126"W(5.00mmx3.20mm)
0.055"(1.40mm)

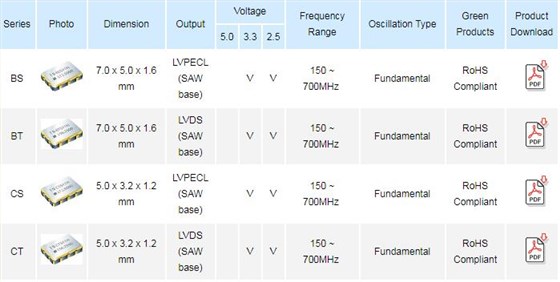

TXC压控晶振产品列表：
1.PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

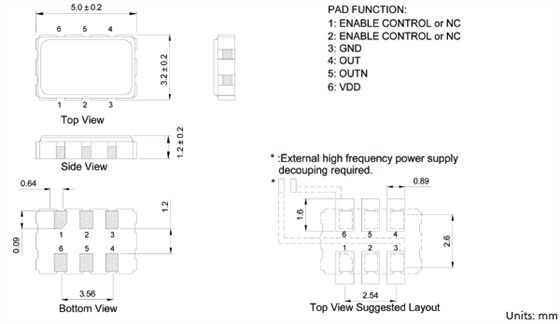

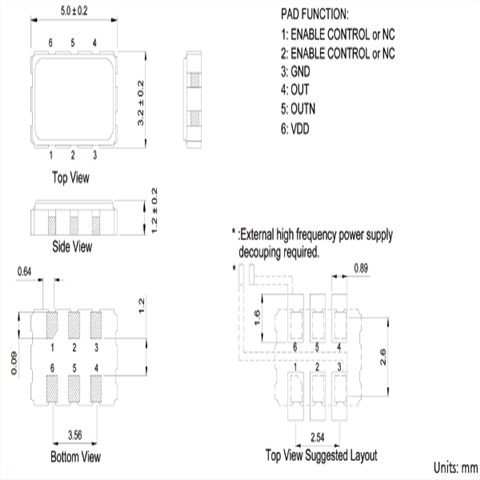

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
2.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。
