日产晶振的真空封装技术:是指日产晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

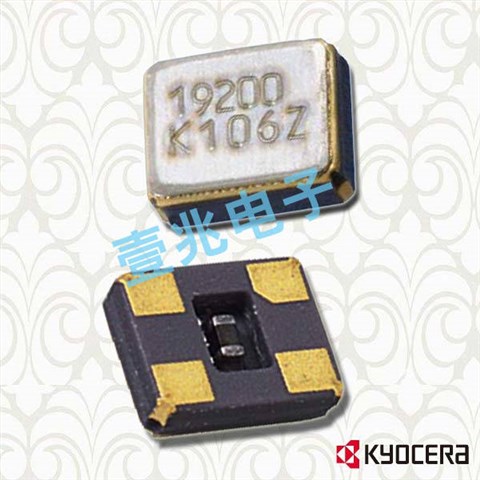

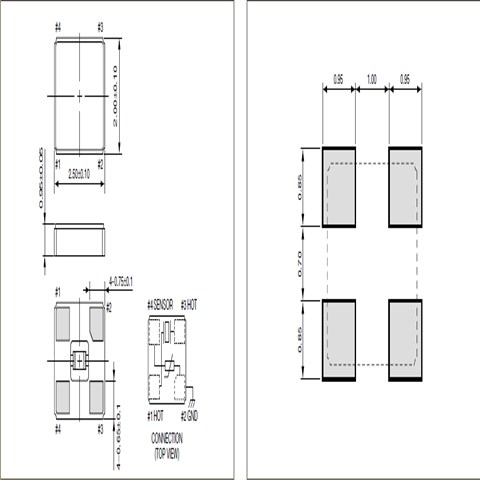

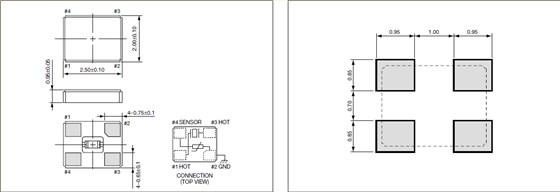

京瓷晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
16000-60000KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF ~ ∞ |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
京瓷晶振,贴片晶振,CT2520DB晶振京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,石英晶振同时为社会的健全发展做出贡献。
京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念。
京瓷晶振集团希望销售的所有贴片石英晶振产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。
通过这些努力,在2015年度,京瓷贴片晶振环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。
