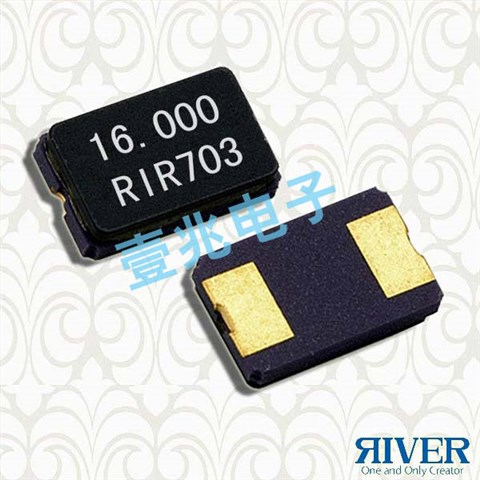

FCX-03晶振,陶瓷壳5032谐振器,无源贴片石英晶体

大河晶振,贴片晶振,FCX-03晶振,二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
来自日本的大河晶振,是以水晶振动子,32.768K,石英振荡器为中心的电子设备制造商.自1949年开始制造石英晶振以来,该公司一贯致力于充满魅力的装置的开发,以获得更高的客户满足的目标.特别是橘色的类型(表面安装型)的小型水晶器件行业的龙头企业,作为先行的同时,积累了多年的独家经营,并且获得了众多顾客的信赖和支持.
石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

大河晶振规格参数	FCX-03晶振
频率范围	8 ~ 60 MHz
频率稳定度公差	±15 ppm
工作温度范围	-20 ~ +70°C
等效串联电阻	See ESR Table
负载电容	8.0, 10.0 pF
激励功率	500 μW Max
老化@ + 25°C	±3 ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	–40 to + 85°C

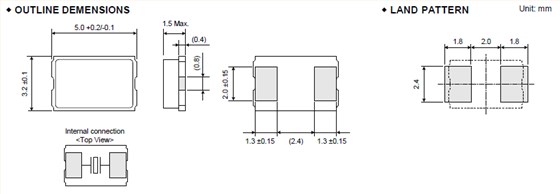

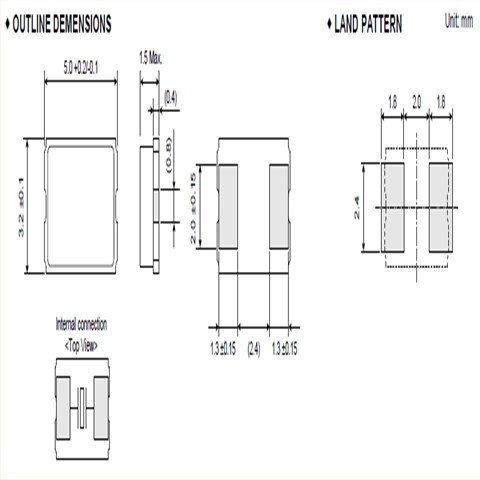

FCX-03_5.0_1.5_

输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).大河晶振,贴片晶振,FCX-03晶振
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

大河晶振集团将确保其5032陶瓷面二脚谐振器产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.
大河集团将有效率的使用自然资源和能源,以便从大河二脚晶振源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
大河晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少5032陶瓷面两脚贴片晶振废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.大河晶振,贴片晶振,FCX-03晶振
