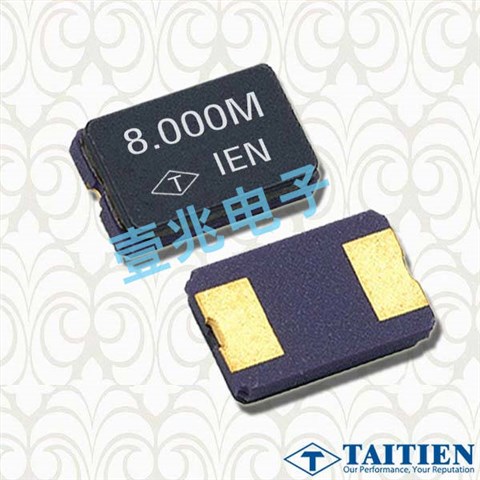

XS晶振,两脚5032晶振,陶瓷面石英晶振

泰艺晶振,贴片晶振,XS晶振,二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,公司主要生产制造石英晶体振荡器,有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利；未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进.
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

泰艺晶振规格参数	XS晶振
频率范围	8~54MHZ
频率稳定度公差	±15ppm
工作温度范围	-20 °C ~ +70 °C
等效串联电阻	See ESR Table
负载电容	8 to 18pF
激励功率	100μW typ
老化@ + 25°C	±3 ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	-55°C ~ +125°C

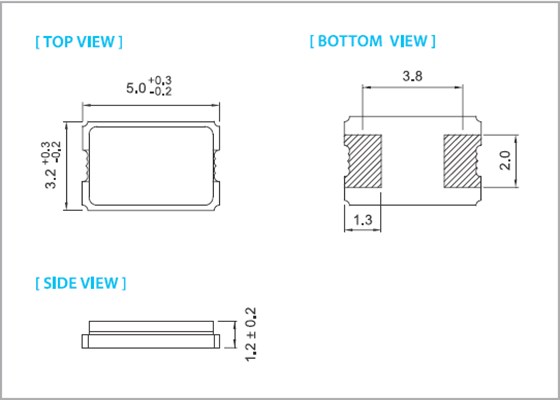

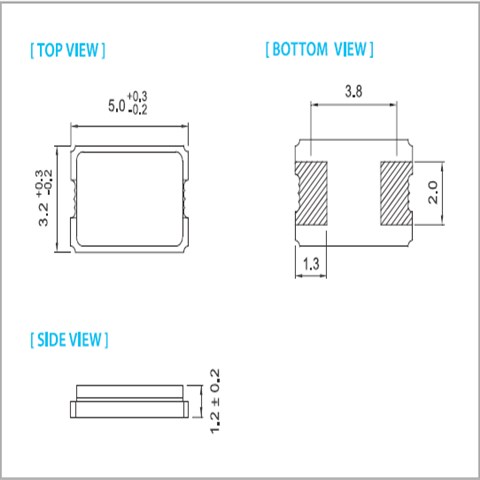

XS 5032

输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.泰艺晶振,贴片晶振,XS晶振

公近来由于污染排放总量管制受到应有重视,陶瓷面两脚晶振各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点,而统一电子石英晶振公司本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.
自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.统一电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求5032陶瓷谐振器,压控振荡器,贴片晶振.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
有鉴于环保意识抬头,统一电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少2脚贴片晶振环境冲击的实质目的.本公司于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争与提升公司形象.我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素,善尽社会责任.泰艺晶振,贴片晶振,XS晶振
