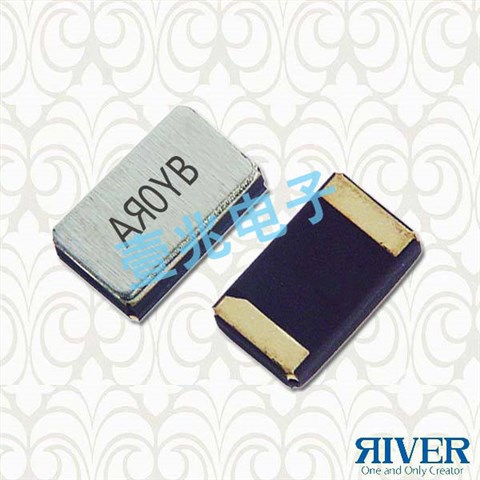

TFX-03晶振,32.768K无源晶振,2012封装时钟晶振

大河晶振,贴片晶振,TFX-03晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
来自日本的大河晶振,是以水晶振动子,32.768K有源晶振，石英振荡器为中心的电子设备制造商.自1949年开始制造石英晶振以来,该公司一贯致力于充满魅力的装置的开发,以获得更高的客户满足的目标.特别是橘色的类型(表面安装型)的小型水晶器件行业的龙头企业,作为先行的同时,积累了多年的独家经营,并且获得了众多顾客的信赖和支持.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

大河晶振规格参数	TFX-03晶振
频率范围	32.768KHZ
频率稳定度公差	±20 ppm
工作温度范围	-40 ~ +105°C
等效串联电阻	See ESR Table
负载电容	12.5 pF
激励功率	0.5 μW
老化@ + 25°C	±3 ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
储存温度范围	-55 ~ +125°C

TFX-03&03C&03L_2.0_1.2

输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.大河晶振,贴片晶振,TFX-03晶振
