NDK最新更新:KHZ频段车载安全类高温石英晶体NZ2016SEB
NDK最新更新:KHZ频段车载安全类高温石英晶体NZ2016SEB.
这款NZ2016SEB与MHZ系列的NZ2016SHA都是于1月14日同一时间更新的,都是可应用于车载安全类产品的石英晶体,只是两者的频段有所不同;NZ2016SEB因为是32.768K系列产品,所以它的主要应用领域是在时计模块上,主要作用就是发送时钟定位信号,帮助系统实现定位.
当然,同为KHZ系列晶振,都是时钟定位的功能特性,性能也有好有坏,时钟定位精度也不尽相同;而像车载电子产品上,由于工作环境的原因,要求是需要高工作温度的石英晶体或者振荡器,而NZ2016SEB这款的工作温度就可以达到-40-125℃,是可以用于车载电子产品的.

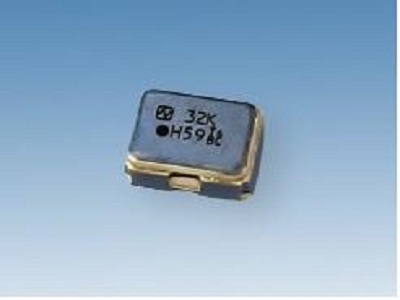

NZ2016SEB适合于安全类车载用途的高品质,高信赖性设计,工作温度可达-40-125℃,尺寸为2016,厚度为0.7mm,重量低至0.01克,是一款超小型,轻量型的产品,起振时间小于音叉型晶体谐振器(音叉型谐振器即是插件类的32.768K晶振).
其实就目前的市场来看,不管是是在哪一方面,2016这种封装的石英晶振相对来说还是比较少的,除非有特殊的需求;一来是因为市场需求还没达到这样的程度,不管是在什么样的应用场景下,大部分用户都会选用3225封装的贴片晶振;二来是因为2016的成本会高些,在非必要的情况下用户自然会优先选择价格更低的.
NZ2016SEB规格参数如下:
|
型名 |
NZ2016SEB |
||||
|
输出规格 |
CMOS |
||||
|
额定频率 (kHz) |
32.768 |
||||
|
尺寸大小 (L×W×H : mm) |
2.0 × 1.6 × 0.7 |
||||
|
综合频率允许偏差 |
Max. ±100×10-6 |
Max. ±50×10-6 |
Max. ±30×10-6 |
||
|
工作温度范围 (°C) |
-40 to +125 |
-40 to +105 |
-40 to +85 |
||
|
储存温度范围 (°C) |
-55 to +125 |
||||
|
电源电压 [VCC] (V) |
+1.8 to +3.3 |
||||
|
消费电流 |
工作时 (μA) |
+25°C, No-load |
32 (Typ. 18) |
||
|
断开时 (μA) |
+25°C |
5 |
|||
|
VOL Max. / VOH Min. (V) |
0.1 VCC / 0.9 VCC |
||||
|
Tr Max. / Tf Max. (ns) |
50 / 50 (at 0.1VCC to 0.9VCC) |
||||
|
波形对称 Min. to Max. (%) |
45 to 55 (at 0.5VCC) |
||||
|
负载电容 (CL) Max. (pF) |
15 |
||||
|
起振时间 Max. (ms) |
20 (Vcc : +2.5V ~ +3.3V), 30 (VCC : +1.8V) |
||||
|
老化率 Max. |
±5×10-6 (+25°C, 第一年) |
||||
|
停振功能 |
可支持（三态） |
||||
可见,这款NZ2016SEB还是一款采用CMOS输出的石英晶体振荡器,采用这种输出逻辑振荡器能够具备很好的抖动性能和低功耗性能,其实从外观来看,NZ2016SEB和NZ2016SHA似乎是同样的一款产品,仅仅只是印字上有所差别,只是KHZ频段的是专用于计时模块的.
NDK最新更新:KHZ频段车载安全类高温石英晶体NZ2016SEB.
