对MTI260系列恒温振荡器的生产统计结果

对MTI260系列恒温振荡器的生产统计结果

米利伦晶振电子成功批量生产超稳定的石英晶体振荡器,各种性能参数的结果包括热稳定性,老化,相位噪声和短期将呈现稳定性,高精度的附件,具有可比性能的石英振荡器在许多方面展现不同的频率,MTI-Milliren晶振企业的260系列恒温晶体振荡器已经成熟到大批量生产是常见的,尺寸为50.8mmx50.8mmx30.1mm,满足许多自定义规格,性能规格一直以来每个要求都有所不同,所提供的数据是必要时归一化,以提供更有意义的深入了解所获得的结果.

测试标准和统计结果制造环境中的测试标准是为了满足客户的规格,一旦规格已经实现,进一步测试提高振荡器的性能是没有必要的这只会增加产品的制造成本,生产环境的这个工件是最多的在热稳定性和老化方面显着测量结果所占的比例很大分配存在于产品规格限制中,为了实现精确的测量,高性能时钟用作频率所有测试系统的参考,确保完整性大批量生产收集的数据,实质性在开发测试时给出了设计考虑因素设备和测量方法.

图1和2和3显示了热稳定性三组260系列石英振荡器的系数测试到不同的规格,图1显示了测试到规格的组的结果2e-10在75°C的环境温度范围内,该该组的平均表现为2.2e-12/°C,该第二组在90°C跨度下用a测试2e-10平均值为2.1e-12/°C,如图2所示三,如图3所示,由测试的振荡器组成在100°C环境温度下达到2e-10的规格温度范围,该组的平均表现为1.6e-10.

大约每两个收集一次老化数据所有单位之前至少5小时的时间装船,使用logrithimic类型对恒温晶振数据进行曲线拟合方程确定日常老化坡度,单位通常在到达时立即发货老化率规格,对于大多数人而言测试的产品是5e-11/天,这在描述中老化分布图如图4所示,图5显示达到所需的天数规格,但是,可能会留下生产超支延长老化系统的时间.

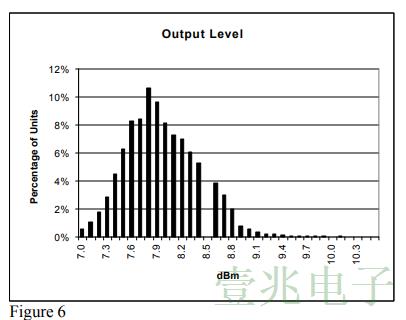

图6和图7显示了分布图260系列5MHz的输出电平和谐波产品分别,所有振荡器都是为了设计的符合输出电平规格9dBm±2dB谐波最大-30dBc,自此测量反映了组件参数的分布OCXO晶振电路并不是测量结果受到生产中任何调整的影响进程,此性能参数的结果是类似于钟形曲线分布,(数据的差距如图6所示,后面的图11所示,并不是真实的,它是直方图生成例程的异常.)

提供的数据验证设计,制造和测试方法使用,确保可预测和可重复的性能大批量生产的超稳定260系列石英晶体振荡器,因此,数据具有更大的统计确定性,从而导致石英晶体更平滑的情节,可以更容易解释,另外,电路元件中的噪声变化主导100KHz偏移性能的是比石英晶体噪声方差小得多,测试中的较小方差结果记录和典型的钟形曲线分布.
