爱普生晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振

频率：13-52MHZ

尺寸：2.5*2.0mm

普通石英晶振,外观完全使用金属材料封装的,进口温补晶振本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高的可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高的温回流温度曲线要求.

订购热线：0755-27876236

爱普生晶振,温补晶振,TG-5035CG晶振,X1G0038510014晶振,石英晶振适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高的可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高的耐热性,耐热循环性和耐振性等的高的可靠性能

石英晶振真空退火技术：2520晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

项目	符号	规格说明	条件
输出频率范围	f₀	13-52MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃ to +85℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.oscillatorcrystal.com
		H: -30℃ to +85℃

频率稳定度	f_tol	J: ±0.2× 10^-6
		L: ±2.0× 10^-6
		T: ±0.5× 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	10 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

爱普生有源晶体振荡器编码列表:

Product Number	Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
X1G0038510014	TG-5035CG	16.369000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510016	TG-5035CG	16.368000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510032	TG-5035CG	24.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-2.20 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510039	TG-5035CG	32.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-1.0 ppm	-10 to +55 °C	+/-0.50 ppm	≤ 2.0 mA		+/-6ppm
X1G0038510042	TG-5035CG	40.000000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 2.0 mA		+/-1ppm
X1G0038510043	TG-5035CG	38.400000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-1.5 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.8 mA	+/- 5 to +/- 12 Vc = 0.9V +/- 0.6V	+/-1ppm
X1G0038510049	TG-5035CG	16.369000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-2.0 ppm	-40 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm
X1G0038510051	TG-5035CG	33.600000 MHz	2.50 x 2.00 x 0.80 mm	Clipped sine wave	+/-1.0 ppm	-30 to +85 °C	+/-0.50 ppm	≤ 1.5 mA		+/-1ppm

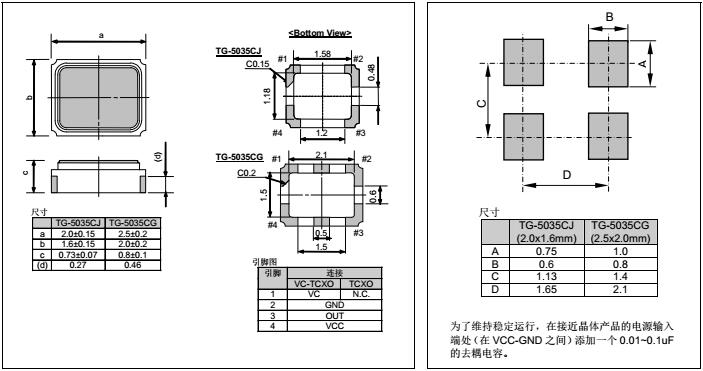

TG-5035CJ CG

爱普生有源晶体振荡器产品列表:

tg5035

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
