ECS-200-20-28A-TR,CSM-4A,20MHz,晶体谐振器

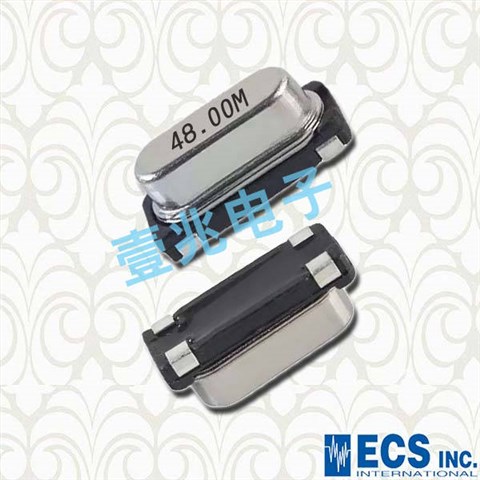

ECS-200-20-28A-TR,CSM-4A,20MHz,晶体谐振器,贴片无源晶振，进口晶振，型号为：CSM-4A系列晶振，编码为：ECS-200-20-28A-TR，频率为:20MHz,尺寸为：12.5*4.85mm，负载电容：20pF，工作温度：-10°C ~ 70°C，无源晶体谐振器，SMD晶体，CSM-4AX是一个极好的选择的低成本SMD晶体。CSM-4AX（28AX）的外壳高度最高为5.0 mm，在一个电阻焊缝金属封装中，较低的轮廓包装高度为最大4.0 mm。可与（28ALX）包，应用于平板电脑,移动通信设备，数字AV设备，医疗设备，手机，GPS/GNSS，工业用无线通信设备等用途。

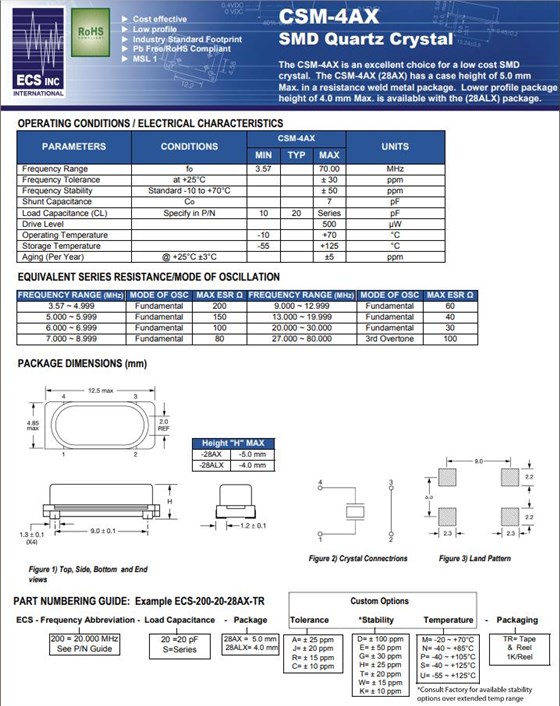

ECS-200-20-28A-TR,CSM-4A,20MHz,晶体谐振器，参数表

PARAMETERS

CONDITIONS

CSM-4AX

UNITS

MIN

TYP

MAX

Frequency Range

MHz

Frequency Tolerance

at +25°C

± 30

ppm

Frequency Stability

Standard -10 to +70°C

± 50

ppm

Shunt Capacitance

Load Capacitance (CL)

Specify in P/N

Series

Drive Level

500

µW

Operating Temperature

-10

+70

°C

Storage Temperature

-55

+125

°C

Aging (Per Year)

@ +25°C ±3°C

±5

ppm

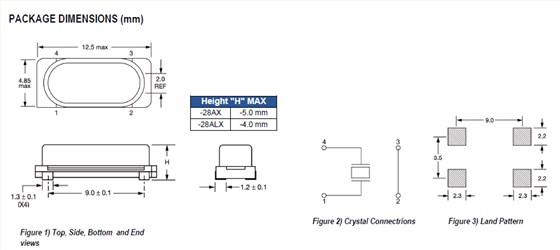

ECS-200-20-28A-TR,CSM-4A,20MHz,晶体谐振器，尺寸图

Manufacturer Part Number原厂编码	晶体谐振器	Series型号	Frequency	Operating Temperature工作温度
ECS-110.5-20-28A-TR	ECS 晶振	CSM-4A	11.0592MHz	-10°C ~ 70°C
ECS-110.5-20-28A-TR	ECS 晶振	CSM-4A	11.0592MHz	-10°C ~ 70°C
ECS-110.5-20-28A-TR	ECS 晶振	CSM-4A	11.0592MHz	-10°C ~ 70°C
ECS-50-20-28A-TR	ECS 晶振	CSM-4A	5MHz	-10°C ~ 70°C
ECS-50-20-28A-TR	ECS 晶振	CSM-4A	5MHz	-10°C ~ 70°C
ECS-50-20-28A-TR	ECS 晶振	CSM-4A	5MHz	-10°C ~ 70°C
ECS-100-20-28A-TR	ECS 晶振	CSM-4A	10MHz	-10°C ~ 70°C
ECS-100-20-28A-TR	ECS 晶振	CSM-4A	10MHz	-10°C ~ 70°C
ECS-100-20-28A-TR	ECS 晶振	CSM-4A	10MHz	-10°C ~ 70°C
ECS-240-20-28A-TR	ECS 晶振	CSM-4A	24MHz	-10°C ~ 70°C
ECS-240-20-28A-TR	ECS 晶振	CSM-4A	24MHz	-10°C ~ 70°C
ECS-240-20-28A-TR	ECS 晶振	CSM-4A	24MHz	-10°C ~ 70°C
ECS-147.4-20-28A-TR	ECS 晶振	CSM-4A	14.7456MHz	-10°C ~ 70°C
ECS-147.4-20-28A-TR	ECS 晶振	CSM-4A	14.7456MHz	-10°C ~ 70°C
ECS-147.4-20-28A-TR	ECS 晶振	CSM-4A	14.7456MHz	-10°C ~ 70°C
ECS-184-20-28A-TR	ECS 晶振	CSM-4A	18.432MHz	-10°C ~ 70°C
ECS-184-20-28A-TR	ECS 晶振	CSM-4A	18.432MHz	-10°C ~ 70°C
ECS-184-20-28A-TR	ECS 晶振	CSM-4A	18.432MHz	-10°C ~ 70°C
ECS-60-32-28A-TR	ECS 晶振	CSM-4A	6MHz	-10°C ~ 70°C
ECS-60-32-28A-TR	ECS 晶振	CSM-4A	6MHz	-10°C ~ 70°C
ECS-60-32-28A-TR	ECS 晶振	CSM-4A	6MHz	-10°C ~ 70°C
ECS-240-12-28A-TR	ECS 晶振	CSM-4A	24MHz	-10°C ~ 70°C
ECS-240-12-28A-TR	ECS 晶振	CSM-4A	24MHz	-10°C ~ 70°C
ECS-240-12-28A-TR	ECS 晶振	CSM-4A	24MHz	-10°C ~ 70°C
ECS-36-20-28A-TR	ECS 晶振	CSM-4A	3.6864MHz	-10°C ~ 70°C
ECS-36-20-28A-TR	ECS 晶振	CSM-4A	3.6864MHz	-10°C ~ 70°C
ECS-36-20-28A-TR	ECS 晶振	CSM-4A	3.6864MHz	-10°C ~ 70°C
ECS-160-S-28A-TR	ECS 晶振	CSM-4A	16MHz	-10°C ~ 70°C
ECS-160-S-28A-TR	ECS 晶振	CSM-4A	16MHz	-10°C ~ 70°C
ECS-160-S-28A-TR	ECS 晶振	CSM-4A	16MHz	-10°C ~ 70°C
ECS-110.5-S-28A-TR	ECS 晶振	CSM-4A	11.0592MHz	-10°C ~ 70°C
ECS-110.5-S-28A-TR	ECS 晶振	CSM-4A	11.0592MHz	-10°C ~ 70°C
ECS-110.5-S-28A-TR	ECS 晶振	CSM-4A	11.0592MHz	-10°C ~ 70°C
ECS-122.8-20-28A-TR	ECS 晶振	CSM-4A	12.288MHz	-10°C ~ 70°C
ECS-122.8-20-28A-TR	ECS 晶振	CSM-4A	12.288MHz	-10°C ~ 70°C
ECS-122.8-20-28A-TR	ECS 晶振	CSM-4A	12.288MHz	-10°C ~ 70°C
ECS-143-20-28A-TR	ECS 晶振	CSM-4A	14.31818MHz	-10°C ~ 70°C
ECS-143-20-28A-TR	ECS 晶振	CSM-4A	14.31818MHz	-10°C ~ 70°C
ECS-143-20-28A-TR	ECS 晶振	CSM-4A	14.31818MHz	-10°C ~ 70°C
ECS-120-32-28A-TR	ECS 晶振	CSM-4A	12MHz	-10°C ~ 70°C

使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
激励功率
在晶体单元上施加过多驱动力,会导致石英晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
