两脚无源谐振器,圆柱5015音叉晶体,VT-150晶振

精工晶振,石英晶振,VT-150晶振,进口晶振,日本精工晶振株式会社精工晶振自创业以来始终秉承着“永远领先时代一步”的经营姿态，不断推进着革新。我们牢记着这一自创业以来继承至今的理念和“把握顾客感性”这一崭新的理念，精工晶振制定了“让时代与心灵悦动SEIKO晶振”的企业口号。依靠引领时代的技术实力和感性，今后一如既往地将创造未来的事业并推进下去，我们传递着精工晶振这样的热诚意志和跃动感。

1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的进口插件晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振产品电极的设计：32.768K产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

精工晶振规格参数	VT-150晶振
频率范围	32.768KHZ
频率稳定度公差	±5,10,20ppm
工作温度范围	-10°C ~ +60°C
储存温度范围	-30°C ~ +70°C
负载电容	4.5,12.5pF
激励功率	0.1uW Max
老化@ + 25°C	±3ppm/yr
绝缘电阻(@直流100 v)	500 Ohms@ DC 100V
频率温度性	-3.5ppm

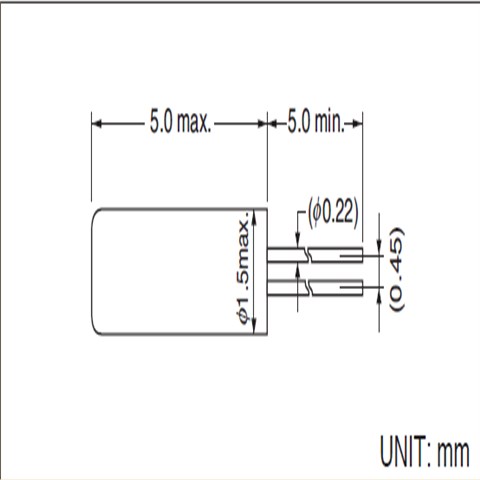

VT-150 5.0-1.5

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。精工晶振,石英晶振,VT-150晶振,进口晶振

耐焊性：将无源DIP晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

石英进口晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

日本精工株式会社精工晶振通过引进环境会计、公布CO2排放量等措施推进环境的可视化，在商品32.768K石英晶振的开发、制造、销售、服务等各种过程中，致力于减少温室效应气体。提供从材料的选定到废弃过程中考虑环境质量的产品。加强制度建设，深化环境监管，向环境污染宣战，促进经济与环境协调发展。精工晶振,石英晶振,VT-150晶振,进口晶振

积极参与公司内部活动和地区环境改善活动，为社会做出贡献，实现公司的社会责任。实施公司内部环境培训和训练，推进插件5015圆柱晶振防污染和环保活动。遵守国内外法律，遵守与客户和地区的约定事项，与日常业务相融合，努力开展继续改善环境的工作。

精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,压电石英晶体材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件).
