NZ2016SH-12.000MHZ-NSC5022C日本NDK车规晶振,NDK车载有源晶振,汽车电子专用晶振

频率：1.5MHZ-80MHZ

尺寸：2.0mmx1.6mm

订购热线：0755-27876236

贴片晶振晶片边缘处理技术：无源晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，日本电波株式会社NDK晶振而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓，但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化，使得TCXO(温度补偿晶体振荡器)和SAW（弹性表面波）器件的需要在急速增加。

NDK集团将方针转换至面向量产市场的产品的再强化上，耐高温车载级晶振把均衡缩减战略切换成成长战略。2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

NZ2016SH-12.000MHZ-NSC5022C日本NDK车规晶振,NDK车载有源晶振,汽车电子专用晶振

应用
?汽车导航系统、汽车音响设备及摄像头
?智能手机、平板电脑、笔记本电脑、PC卡等
?音频设备和无线模块
?SDH/SONET、WiMAX、LTE等通信设备和基站
特征
?温度范围广，从 –40 至 +125 °C。 ?超紧凑轻便。
尺寸： 2.0 x 1.6 x 0.7 mm，重量： 0.01 g.?支持相同尺寸的晶体单元不容易实现的低频（1.5
MHz 以上）。
?低相位抖动：典型值100 fs （频率偏移： 12 kHz 至 20 MHz） @80 MHz， 3.3 V
?可通过
编带和 IR 回流焊（无铅焊接）自动安装?无铅。
?符合AEC-Q100/Q200标准

石英晶体晶振频率范围	fnom	1.5≦MHZ≦80			MHZ

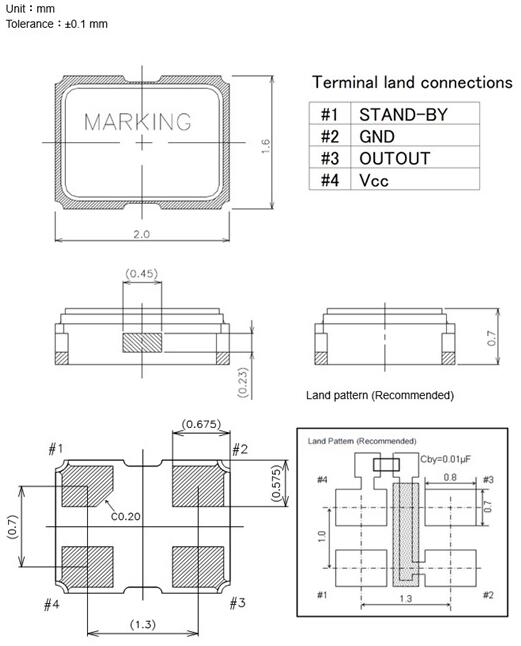

（长×宽×高）	-	2.0 × 1.6 × 0.7			mm
电源电压	Vcc	+1.8 至 +3.3			V
电流消耗	ICC	Max. 9.0			mA
待机电流	IST	Max. 20			μA
输出规格	-	CMOS			-
负荷	CL	Max. 15			pF
存储温度范围	Tstr	-55 至 +125			°C
工作温度范围	Topr	-40 至 +125	-40 至 +105	-40 至 +85	°C
整体频率容差	Df/ fnom	±100	±50	±50	ppm
输出电压	VOL	Max. 0.1 VCC			V
输出电压	VOH	Min. 0.9 VCC			V
上升（tr）、下降（tf）时间 +1.8V	tr/tf	Max.6			ns
上升（tr）、下降（tf）时间 +2.5至+3.3V	tr/tf	Max.5			ns
对称	SYM	45 to 55			%
启动时间	tsu	Max. 4			ms

1：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

2：卤化合物:请勿在卤素气体环境下使用进口无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

3：粘合剂:请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。

4：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

5：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

6：抗冲击:抗冲击是指原厂直销模式NDK晶振石英贴片晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的金属面晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
