TXC晶振,差分晶振,BX晶振

频率：25-200MHZ

尺寸：7.0*5.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27876236

TXC晶振,差分晶振,BX晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

相位噪声和抖动是对同一种现象的两种不同的定量方式，是对短期稳定度的真实度量。石英晶体振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。采用锁相环合成器产生输出频率的石英晶体振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能。但相对的，台产晶振拥有好的相位噪声和抖动的同时振荡器的设计复杂，体积大，频率低，造价高。实际上相位噪声和抖动是短期频率稳定度的度量，所以一般越高端的晶振，即频稳越好的晶振，这些指标也相应越好。

型号	符号	参数
输出规格	-	HCSL
输出频率范围	fo	25-200MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存温度范围	T_stg	-40-+85℃
运行温度范围	T_use	-10-+70℃ ,-40-+85℃
消耗电流	I_CC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45-55% [at outputs cross point]
0电平电压	V_OL	-
1电平电压	V_OH	-
上升时间下降时间	tr, tf	0.4ns max. [20-80% Output-OutputN]
差分输出电压	V_OD1, V_OD2	0.247-0.454V
差分输出误差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
补偿电压	V_OS	1.125-1.375V
补偿电压误差	⊿V_OS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz-5MHz fo≧40MHz,fo offset:12kHz-20MHz]

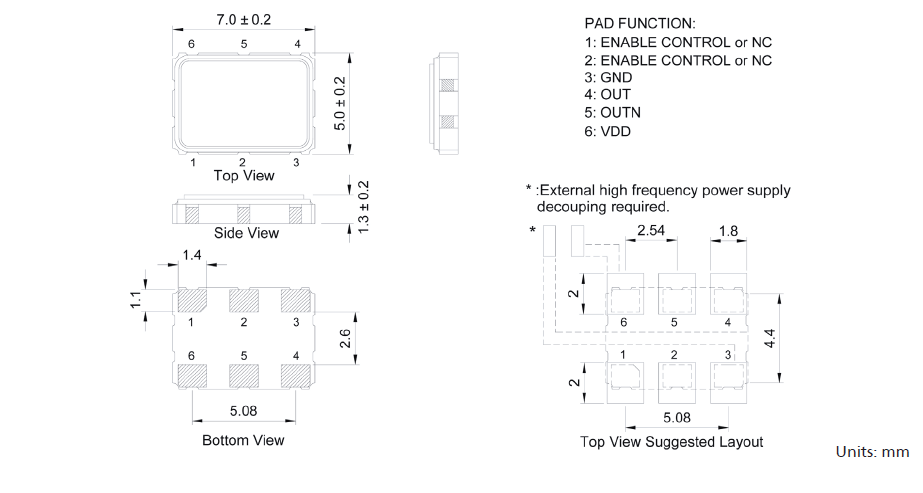

TXC_BX_7_5 HCSL

我们可以改善的频率输出的偏差超过范围由以下几个方法：

调整外部电容，Cd和CG的值。

如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。

可以采用不同负载电容（CL）的晶振试用。

试用晶振具有较低电容若频率比目标频率超高很多的话。

请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。

频率输出频率的目标只有三分之一。

TCXO晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。

该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。

TXC晶振,差分晶振,BX晶振

TXC晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。有源晶振同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.贴片型石英晶体振荡器于2004年通过SONY 绿色伙伴(Green Partner)验证.将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染.台湾TXC晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、HCSL输出7050振荡器确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向。
