TXC晶振,有源晶振,TC晶振,TC-50.000MBD-T晶振
频率：1-150MHZ

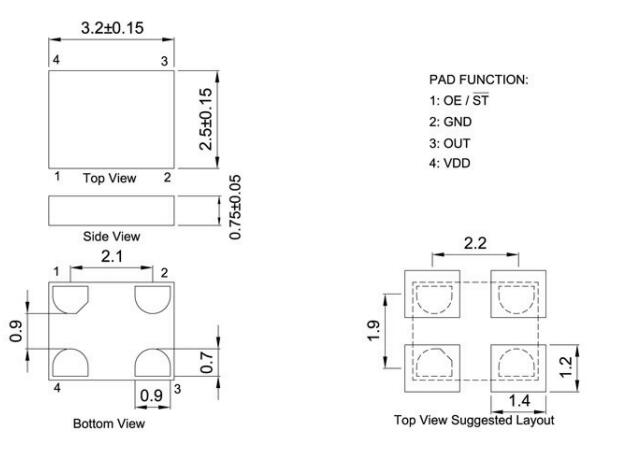

尺寸：3.2*2.5mm
5032mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英压控晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶振的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
项目
符号
规格说明
条件
输出频率范围
f0
1-150 MHz
请联系我们以便获取其它可用频率的相关信息
电源电压
VCC
1.8-3.3V
请联系我们以了解更多相关信息
储存温度
T_stg
-55℃ to +125℃
裸存
工作温度
T_use
G: -40℃ to +85℃
请联系我们查看更多资料http://www.oscillatorcrystal.com
H: -10℃ to +70℃
频率稳定度
f_tol
J: ±50 × 10-6
L: ±100 × 10-6
T: ±150 × 10-6
功耗
ICC
3.5 mA Max.
无负载条件、最大工作频率
待机电流
I_std
3.3μA Max.
ST=GND
占空比
SYM
45 % to 55 %
50 % VCC 极, L_CMOS≦15 pF
输出电压
VOH
VCC-0.4V Min.
VOL
0.4 V Max.
输出负载条件
L_CMOS
15 pF Max.
输入电压
VIH
80% VCC Max.
ST 终端
VIL
20 % VCC Max.
上升/下降时间
tr / tf
4 ns Max.
20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间
t_str
3 ms Max.
t=0 at 90 %
频率老化
f_aging
±3 × 10-6 / year Max.
+25 ℃, 初年度,第一年
TXC温补晶振编码列表：
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
TC-3.6864MBD-T
TXC CORPORATION
TC
Active
MEMS (Silicon)
3.6864MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-3.6864MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
3.6864MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-3.6864MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
3.6864MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-70.000MBD-T
TXC CORPORATION
TC
Active
MEMS (Silicon)
70MHz
±25ppm
-40°C ~ 85°C
30mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-70.000MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
70MHz
±25ppm
-40°C ~ 85°C
30mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-70.000MBD-T
TXC CORPORATION
TC
Discontinued at Digi-Key
MEMS (Silicon)
70MHz
±25ppm
-40°C ~ 85°C
30mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TC-33.000MBD-T
TXC CORPORATION
TC
Active
MEMS (Silicon)
33MHz
±25ppm
-40°C ~ 85°C
25mA
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.031" (0.80mm)
TXC压控晶振产品列表：
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
TXC晶振,有源晶振,TC晶振
台湾TXC晶振为国内主要兼具开发与生产石英晶体,表面声波(SAW: Surface Acoustic Wave)及体波(BAW: Bulk Resonator) 频率组件专业制造公司,秉持 [ 节能环保,追求绿色永续 ] 之环境管理政策,3225mm压电晶体除提供并持续改善员工安全与健康的工作环境.
持续改善温补晶振,石英晶体振荡器, 普通晶体振荡器（SPXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）, 石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器流程,降低不良、金属表面石英晶体减少浪费,并致力于环境之节能及减废.我们坚信藉由环安卫管理系统之贯彻落实,持续保持与员工、顾客、供货商及社会大众之沟通管道,必能达成企业永续经营之目的.
TXC晶振,有源晶振,TC晶振
